Water Master: recenzja baterii podłogowej Ajax WaterStop dla inteligentnego domu

Autor: Technosław Bergamot | 20.09.2023, 09:00

Dzięki zaworowi odcinającemu wodę WaterStop, Ajax przechodzi od alarmów i powiadomień (w tym przypadku o wyciekach wody) do aktywnych działań, które można zautomatyzować za pomocą ekosystemu urządzeń Ajax. Podobnie jak wszystko, co zostało wydane pod marką firmy, WaterStop działa dokładnie tak, jak tego oczekujesz - jest łatwy w instalacji, łatwy w konfiguracji i działa bezbłędnie z detektorami LeaksProtect. WaterStop jest przeznaczony do instalacji nie tylko w domu, ale także w miejscach publicznych, takich jak biura, kina, restauracje czy kawiarnie: dodatkowy uchwyt chroni urządzenie przed usunięciem bez użycia narzędzi, a sabotaż pozwala powiadomić, jeśli ktoś usunął moduł sterowany elektrycznie z kranu. W połączeniu z zabezpieczeniem przed przegrzaniem (urządzenie może pracować w temperaturze otoczenia do 60°C) i możliwością użycia z wodą o temperaturze do 120°C, sprawia to, że Ajax WaterStop jest ważną i niezawodną częścią inteligentnego domu.

Trzy powody, dla których warto kupić Ajax WaterStop

  • Budujesz nowy dom lub remontujesz mieszkanie
  • Masz już zainstalowany system Ajax i chcesz zwiększyć możliwości całego ekosystemu
  • Jesteś właścicielem restauracji lub kawiarni i chcesz zmniejszyć ryzyko wycieków wody w swoim lokalu.

Jeden powód, dla którego nie warto kupować Ajax WaterStop

  • Koncentrator Ajax jest wymagany do działania automatyzacji.

Co to jest

Zawór kulowy odcinający wodę WaterStop to kolejne urządzenie w ekosystemie Ajax, które było rozwijane przez firmę od kilku lat i zostało oficjalnie zaprezent owane w czerwcu 2023 roku wraz z innymi urządzeniami inteligentnego domu podczas prezentacji Comfort Zone. Wraz z czujnikiem LeaksProtect tworzy jeden system "przeciwzalaniowy". WaterStop wykorzystuje zastrzeżony protokół bezprzewodowej transmisji danych Jeweller, który zapewnia szyfrowaną komunikację na odległość do 1100 metrów. Do zalet urządzenia należy łatwość instalacji (kran posiada kołnierz ISO 5211) oraz możliwość odcięcia wody na kilka sposobów. Może to być prosty i prymitywny sposób - przekręcenie dźwigni kluczem ślusarskim. Lub zastosowanie napędu elektrycznego, który można uruchomić po prostu naciskając pojedynczy przycisk sterujący na korpusie. Można też skorzystać z aplikacji Ajax, która oprócz sterowania ręcznego umożliwia konfigurowanie różnych scenariuszy. WaterStop ma dwa źródła zasilania: można go zainstalować za pomocą złącza 12 V DC lub zestawu 4 baterii CR123A.

Co znajduje się w pudełku

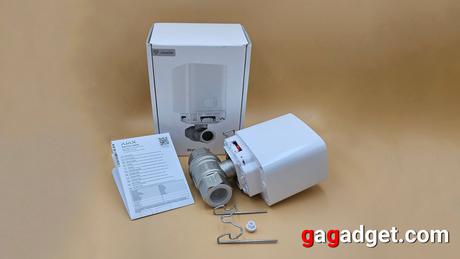

WaterStop jest dostarczany z baterią Bonomi Industries, która ma już zainstalowany moduł z silnikiem elektrycznym i bateriami, dodatkowym "antysabotażowym" uchwytem montażowym, częścią do wymiany wtyczki, jeśli urządzenie jest używane z zasilaniem zewnętrznym, oraz instrukcją, której znaczenie muszą znać prawnicy, ponieważ nawet mój 100% wzrok, na który nigdy w życiu nie narzekałem, nie był w stanie nic w nim przeczytać. Zresztą niepotrzebnie, bo cała instrukcja obsługi WaterStopa dostępna jest na stronie producenta. Co prawda montaż kranu raczej nie będzie budził wątpliwości żadnego hydraulika, ale jeśli doczytacie ten tekst do końca, będziecie też wiedzieli, jak wszystko skonfigurować.

Podobnie jak wszystkie inne urządzenia Ajax, WaterStop dostępny jest w dwóch uniwersalnych kolorach: czarnym i białym.

Wygląd: wewnątrz i na zewnątrz

Pierwsze wrażenie związane z nowym urządzeniem Ajax jest zawsze takie samo: przyjemnie wyglądające i miłe w dotyku materiały. Wygoda i dbałość o najmniejszy szczegół. Oczywiście WaterStop to tylko kran, który wykonuje jedną prostą funkcję, więc nie miałem żadnych specjalnych oczekiwań, ale to Ajax, więc moje wrażenia i tak przekroczyły to, co planowałem zobaczyć (kto by pomyślał, że prosty kran może mieć tak wiele szczegółów, na które twórcy zwrócili uwagę). Zewnętrzne plastikowe elementy są polerowane, a wewnętrzne matowe. Nie jestem fanem polerowanych powierzchni w technologii, ale w tym przypadku takie rozwiązanie wydaje się logiczne.

Jednostkę z napędem można zamontować na 4 sposoby względem rury (warunkowo, jeśli określimy to jako kąt między korpusem a rurą w stopniach - 0, 90, 190 i 270 stopni). W takim przypadku można pozostawić swobodny dostęp tylko z jednej strony - tam, gdzie znajduje się przycisk sterujący. Po tej samej stronie należy wyciągnąć wspornik mocujący moduł napędowy do mosiężnego kranu. Istnieje wizualna kontrola odcięcia - czerwone znaczniki obracają się wraz z dźwignią i wskazują, czy woda jest odcięta (czerwone krzyżyki na panelu), czy odwrotnie (zielone kreski). Wszystko jest dobrze przemyślane i intuicyjne.

Jednostka z napędem elektrycznym i bateriami jest bardzo łatwa do demontażu - wystarczy wyciągnąć wspornik (łatwo jest go również włożyć z powrotem, nie potrzebujesz instrukcji). Na zdjęciu poniżej widać, że czerwona część ma dwa płatki - aby pokazać zachodzenie na siebie kranu po obu stronach i być równie łatwym w użyciu w każdej wersji instalacji napędu. Jeśli nie widać czerwonego elementu w polu z krzyżykami, oznacza to, że znajduje się on po drugiej stronie, a kran jest otwarty dla wody. I odwrotnie, jeśli nie ma czerwonego znacznika w polu z zielonymi kreskami, woda jest odcięta. Nie ma więc znaczenia, w którą stronę zwrócony jest moduł napędowy - zawsze zrozumiesz stan kranu.

Zwróć uwagę na przycisk w prawym dolnym rogu, pod złączem dźwigni. Jest to sabotaż - pozwala zrozumieć, że korpus WaterStop został usunięty i wysyła powiadomienie do aplikacji użytkownika oraz do firmy monitorującej, jeśli jest to aplikacja biznesowa.

Warto zauważyć, że Bonomi Industries to rodzinna firma z Włoch, której historia sięga 1954 roku. Jest odpowiedzialnym i znanym na całym świecie producentem urządzeń sanitarnych. Bateria zastosowana w WaterStop dostępna jest w trzech wersjach, różniących się średnicą rury, na której są instalowane: ½" (DN 15), ¾" (DN 20) i 1" (DN 25). Ja miałem wersję o średnicy ¾ cala, ponieważ hydraulicy używali właśnie takich rur do instalacji wodociągowej w mieszkaniu. Kolejną dbałością o szczegóły jest to, że kran dostarczany jest zamknięty z obu stron plastikowymi zaślepkami.

Ale żeby dostać się do wymiany baterii (Ajax podaje, że napęd elektryczny działa na bateriach do 3 lat), trzeba odkręcić 4 śruby. Następnie trzeba zaczepić metalowe wsporniki (mają wygodne wygięcie na końcu) i pociągnąć je do góry, aby uwolnić dostęp do baterii. To tylko drobiazg - polaryzacja jest nie tylko napisana na urządzeniu, ale także wytłoczona na metalu. Ale kiedy zajrzałem do komory baterii, zobaczyłem tam również oznaczenia biegunowości - na specjalnych białych plastikowych elementach umieszczonych pod sprężynami. To najwyższy poziom użyteczności, jaki można stworzyć w tym przypadku. Wszystko po to, by zminimalizować pomyłki użytkownika.

Ponieważ planowałem od razu podłączyć WaterStopa do zewnętrznego zasilania, wycisnąłem wtyczkę i zastąpiłem ją odpowiednim elementem z zestawu. Teraz jest on częścią tunelu wprowadzającego kable. Należy również zwrócić uwagę na oznaczenie polaryzacji dla połączenia DC (pod pomarańczowym złączem).

Pomiędzy metalowymi płytkami mocującymi baterie znajduje się dioda LED. Wskazuje ona stan pracy urządzenia. Tworzy ona również efekt podświetlenia logo producenta.

Ogólnie rzecz biorąc, jeśli używasz tylko baterii do zasilania, wszystko można zrobić bez żadnych dodatkowych narzędzi, po prostu rękami. Jak na razie wszystko jest zbyt proste, chociaż urządzenie jest proste, przeznaczone do jednej funkcji. Być może będę potrzebował instrukcji, aby go skonfigurować i podłączyć? W końcu z jakiegoś powodu producent nalega na profesjonalną instalację systemu i jego komponentów przez oficjalnych partnerów i inżynierów instalacyjnych Ajax? Aby "zapewnić prawidłową konfigurację i wydajne działanie wszystkich urządzeń". Chociaż nie widziałem jeszcze nawet śladu potencjalnych trudności. Ale nie planowałem też samodzielnie instalować żurawia.

Podłączanie i konfiguracja

Jak wszyscy lubimy, na początku postanowiłem zrobić wszystko bez czytania instrukcji. Najpierw uruchomiłem aplikację Ajax i wybrałem dodanie nowego urządzenia do systemu. Po zeskanowaniu kodu QR mój panel sterowania Hub 2 Plus natychmiast poinformował mnie, że urządzenie jest nowe i dlatego wymaga aktualizacji. Podczas gdy szukałem w aplikacji możliwości pobrania aktualizacji, jednostka centralna poinformowała mnie, że została ona już pobrana i jest w trakcie instalacji. Po ponownym uruchomieniu huba, WaterStop został dodany do listy urządzeń. Jego ustawienia okazały się proste: można zablokować przycisk urządzenia (na przykład, jeśli WaterStop jest zainstalowany gdzieś w miejscu publicznym, aby uniemożliwić ciekawskim gościom zabawę) i wyłączyć wskaźnik LED. Można również zobaczyć stan siły sygnału Jeweller, stan naładowania baterii, stan odcięcia wody, stan zasilania zewnętrznego i stan sabotażu (czy pokrywa jest zdjęta, czy nie).

Najciekawszą rzeczą są oczywiście scenariusze automatyzacji. Są ich 4: według alarmu, harmonogramu, temperatury i zmiany trybu bezpieczeństwa. Producent zaleca otwieranie/zamykanie kranu od czasu do czasu, na przykład co tydzień (w zależności od jakości wody). Ma to na celu utrzymanie kranu w dobrym stanie i zapobieganie jego blokowaniu, więc sensowne jest stworzenie takiego scenariusza zgodnie z harmonogramem. Ogólnie rzecz biorąc, można tworzyć znacznie więcej scenariuszy, jeśli masz inne urządzenia w ekosystemie Ajax: przełączniki, czujniki jakości powietrza, przyciski itp. Wartość ekosystemu rośnie wraz z pojawieniem się każdego nowego urządzenia i otwiera przestrzeń dla szerokiej gamy przypadków użycia, które mogą wymyślić użytkownicy.

Oczywiście najważniejszą rzeczą, do której WaterStop jest potrzebny, jest scenariusz wyłączenia przez alarm (sygnał z czujnika LeaksProtect). Nie do końca rozumiem sens otwierania dopływu wody w momencie zadziałania detektora wycieku, ale tak jest. Oczywiście moim scenariuszem (głównym dla użytkownika WaterStop, jak sądzę) jest odcięcie wody.

Trochę to dziwne, ale nie potrzebowałem instrukcji. Chociaż w przypadku Ajaxa moje doświadczenie właśnie potwierdziło, że powinienem był się spodziewać, że instrukcja nie będzie potrzebna (pewnie dlatego drukują ją tak małą czcionką, żeby oszczędzać papier). Czas rozpocząć testy!

Test na sucho

Najpierw wypróbowałem najprostszy sposób odcięcia wody - poprzez naciśnięcie jednego przycisku. Siłownik elektryczny ma deklarowaną moc 8,2 niutona. Byłem też po prostu ciekaw, jak działa zawór kulowy. Jak widać na filmie, wszystko działa dokładnie tak, jak powinno. Na filmie można nawet usłyszeć charakterystyczny dźwięk silnika.

Test szczelności

Interesujące było jednak sprawdzenie działania automatyki. Producent twierdzi, że woda jest odcinana w ciągu 5 sekund. Jak widać, nawet licząc od momentu, gdy kropla wody uderzy w styki czujnika LeaksProtect do zatrzymania silnika, zajmuje to 8-9 sekund. Jeśli policzymy czas pracy silnika, otrzymamy 5 sekund, co oznacza, że deklarowana zdolność jest prawdziwa.

Gdy czujnik LeaksProtect przestanie wykrywać wyciek i wyśle powiadomienie do aplikacji, WaterStop nie otworzy kranu automatycznie. Zalanie to katastrofa, która przy ciśnieniu w rurach rzędu 2-4 atmosfer może zalać nawet 3 piętra w ciągu godziny. Dlatego logiczne jest odkręcenie kranu dopiero po upewnieniu się przez technika na miejscu, że problem został naprawiony.

Na tym kończą się testy i nadchodzi czas na przekazanie dźwigu specjalistom w celu instalacji i dalszej eksploatacji w warunkach roboczych. Ale za przemyślaną konstrukcję i całkowity brak choćby cienia problemów z działaniem (zwykle wszyscy jesteśmy tolerancyjni dla drobnych problemów z nowymi produktami, ale tutaj nie było ich wcale), nie mogę nie przyznać temu urządzeniu najwyższego redakcyjnego wyróżnienia, "wybór redakcji".

Pięć rzeczy, które musisz wiedzieć o Ajax WaterStop

  • Jest to zdalnie sterowany kran odcinający wodę w ekosystemie Ajax
  • Wykorzystuje kran Bonomi i może być instalowany na podobnych kranach z kołnierzem ISO 5211.
  • WaterStop ma własne zasilanie i może być podłączony do domowej sieci elektrycznej.
  • Łatwy w instalacji i wandaloodporny, dzięki czemu nadaje się do użytku w restauracjach, kawiarniach itp.
  • Wraz z detektorami wycieków, LeaksProtect umożliwia automatyczne odcinanie wody za pomocą scenariuszy Ajax.
