Wszyscy wiemy, że inteligentne urządzenia domowe są dziś łatwe (w rzeczywistości nie są, ponieważ 2 inteligentne żarówki lub gniazdka, które kupiłeś na Aliexpress dla zabawy, nie sprawiają, że Twój dom jest inteligentny). Raz w życiu miałem szansę zrobić wszystko tak dobrze, jak to tylko możliwe, i zacząłem planować pomieszczenia w moim własnym trzypokojowym mieszkaniu, oczywiście od instalacji elektrycznej. Skończyło się na 127 gniazdkach i 15 przełącznikach. Dostałem też 7 punktów na kable Ethernet (4 na telewizory i 3 na wzmacniacze Wi-Fi w systemie Mesh), ale to osobny temat na inną rozmowę. Ponieważ od razu planowałem wykorzystać system Ajax nie tylko do zabezpieczeń (na stronie jest osobny artykuł o instalacji WaterStop wraz z czujnikami LeaksProtect ), było jasne, że ciekawie będzie wykorzystać nowe przełączniki dotykowe Ajax LightSwitch. Nie planowałem w ogóle instalować jeszcze nowszych inteligentnych gniazdek Ajax Outlet, ponieważ nie widziałem sensu w posiadaniu ich tak wielu. Kupiłem tylko zewnętrzne gniazdko Ajax Socket smart do podłączenia żelazka, które jest w stanie usunąć wszystkie fobie związane ze strachem przed wyjściem z mieszkania z włączonym żelazkiem. Ale później musieliśmy zainstalować kilka gniazdek Ajax Outlet ze względów estetycznych (i co tu ukrywać - ciekawości). I z 15 inteligentnych gniazdek zrobiło się 14 z powodu siły wyższej.
Krok 1: staranne planowanie

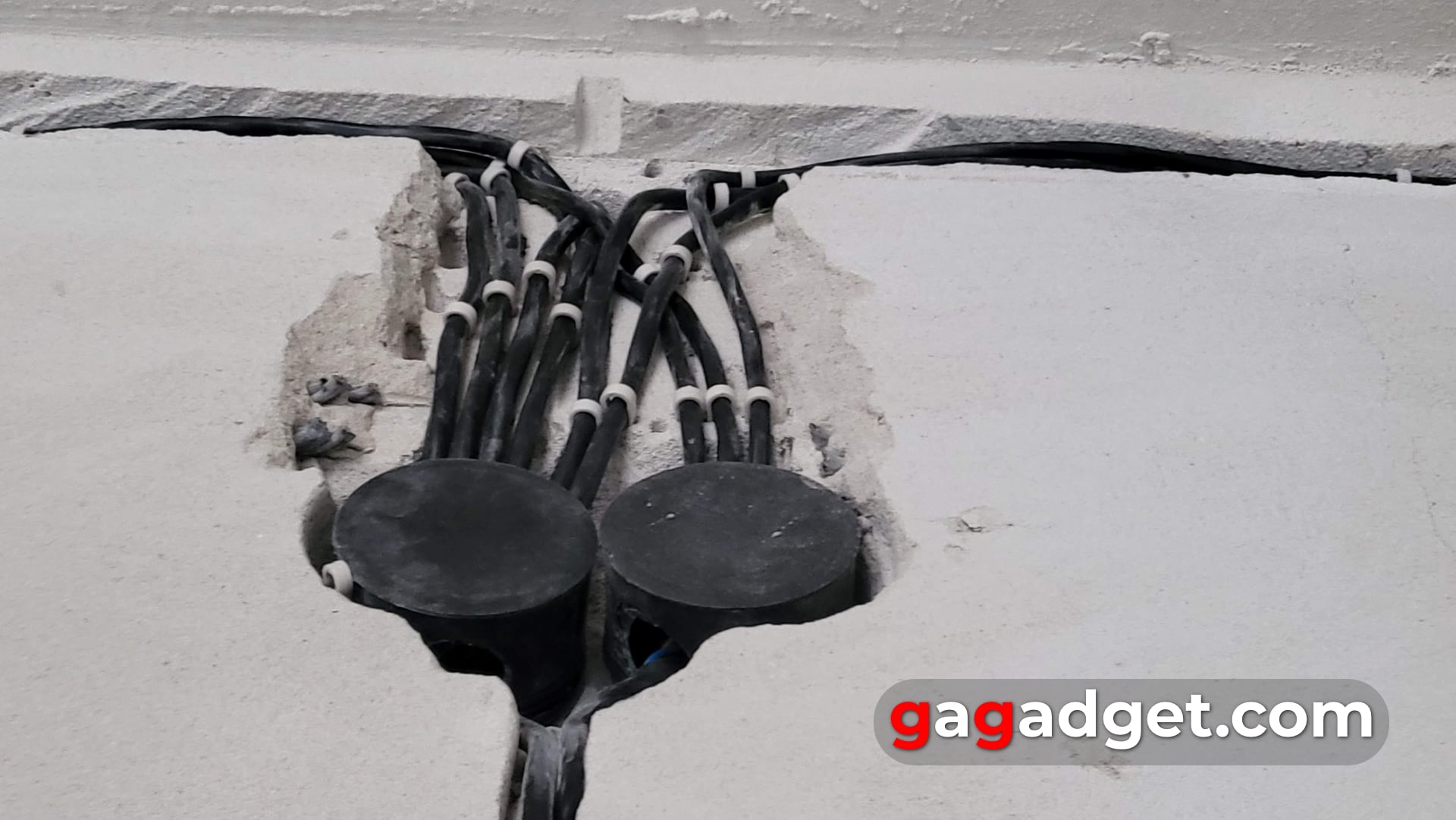

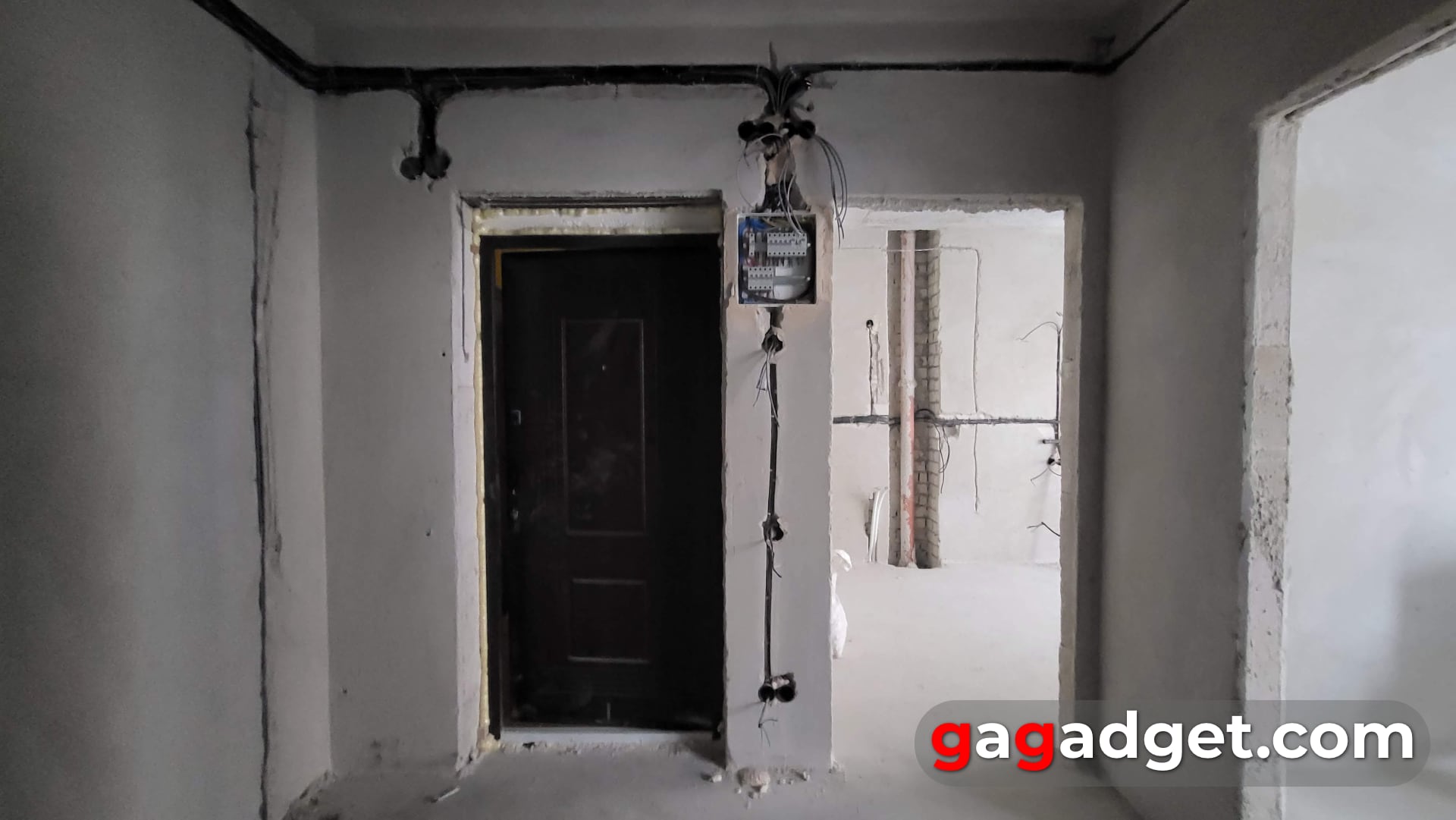

Aby zmniejszyć ryzyko błędów projektowych (na samym początku nie można nawet dokładnie określić, ile miejsca pozostanie w pokoju i jakie będą odległości między ścianami po tynkowaniu), potrzebny jest oczywiście plan. Zacząłem od dokładnego zmierzenia wszystkich odległości za pomocą taśmy mierniczej i stworzenia planu piętra. W tym celu skorzystałem z internetowego edytora Homestyler. Nie jest idealny, ale jest dość potężny, chociaż jeśli nigdy nie pracowałeś z takimi narzędziami, powinieneś być przygotowany na spędzenie godzin na opanowaniu go przynajmniej w minimalnym stopniu. W pierwszym przybliżeniu plan pomaga zrozumieć, czy możesz zrealizować wszystko, o czym marzyłeś (niestety musieliśmy zrezygnować na przykład z dwudrzwiowej lodówki). I oszacować, jak pokój będzie wyglądał z meblami (zestaw mebli w Homestyler jest ograniczony i wyraźnie nie jest przeznaczony do naszego życia, ale nadal).

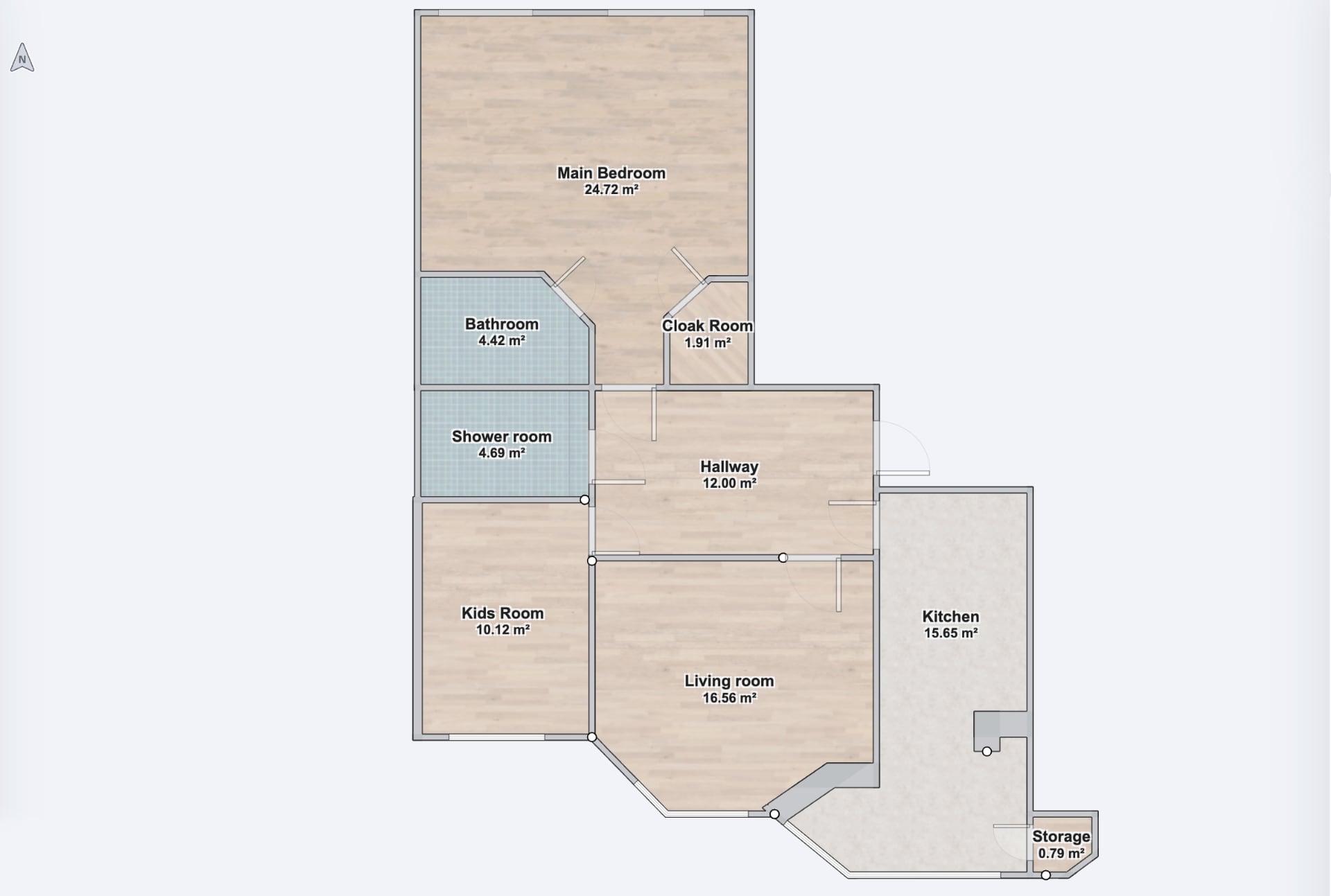

Plan mieszkania w Homestyler

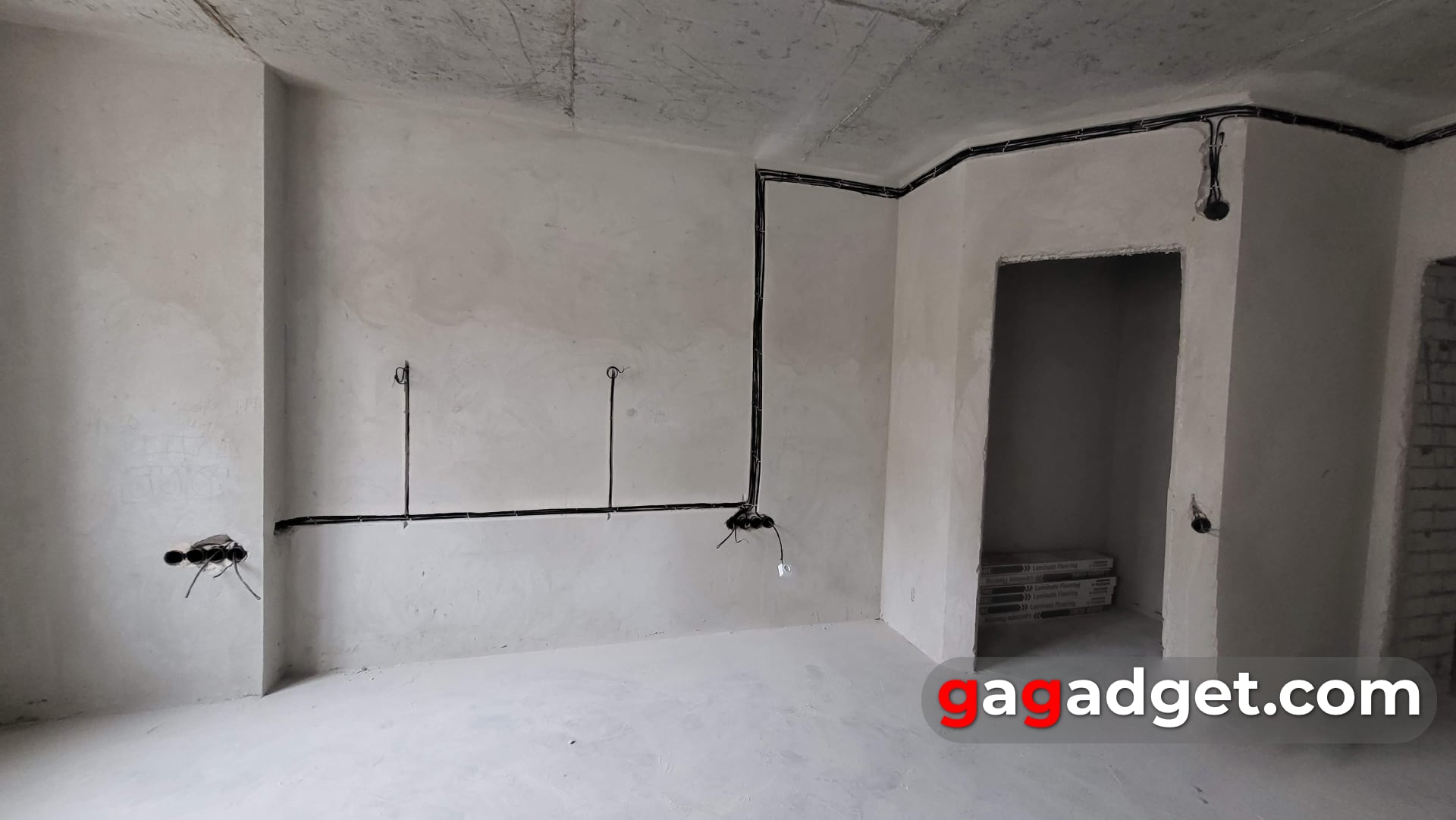

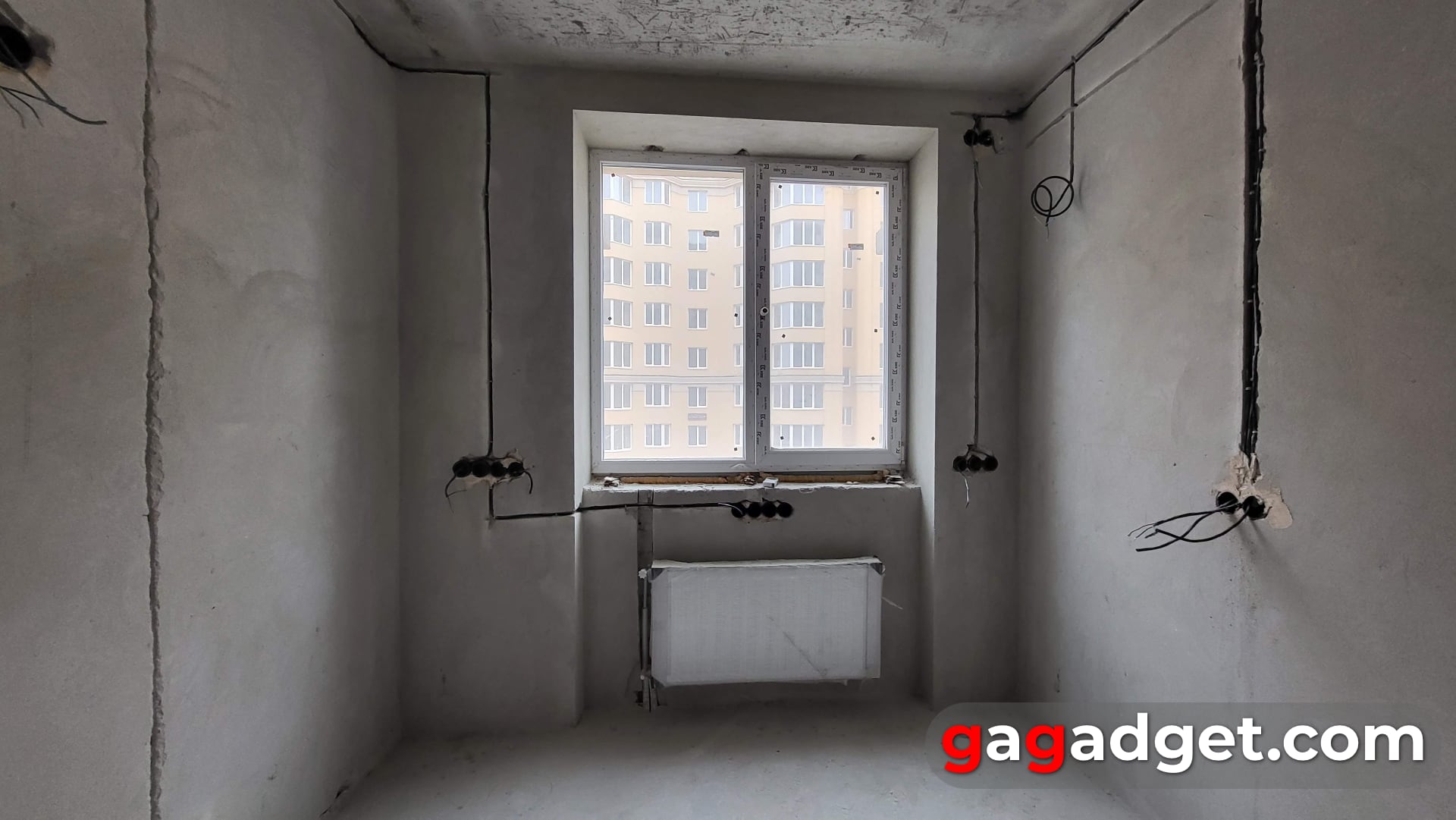

W tym samym czasie zaplanowaliśmy z żoną, gdzie zostaną umieszczone meble i napisaliśmy lokalizacje przełączników i gniazdek na ścianach. Zainstalowaliśmy sporo gniazdek na raz, tak by starczyło "na każdą okazję" w myśl zasady "gniazdek w domu nigdy za wiele". Łączna liczba gniazdek wyniosła 127, co zaskoczyło nawet naszego doświadczonego elektryka, który widział już "wszystko". Po ułożeniu kilometra kabli (nie liczyłem, ale były to ewidentnie setki), ogólny obraz wyglądał mniej więcej tak. W niektórych miejscach było do 8 kabli w kanałach stroboskopowych.
W sumie mieliśmy 15 przełączników. Spośród nich dwa były podwójne (prysznic i łazienka musiały włączać wentylatory wyciągowe oprócz światła), 5 przełączników przelotowych (3 w sypialni i 2 w pokoju dziecięcym) oraz 8 dla pozostałych pokoi i dwóch małych pomieszczeń - garderoby w sypialni i spiżarni.
Krok 2: Zanurzenie się w świat przełączników Ajax LightSwitch

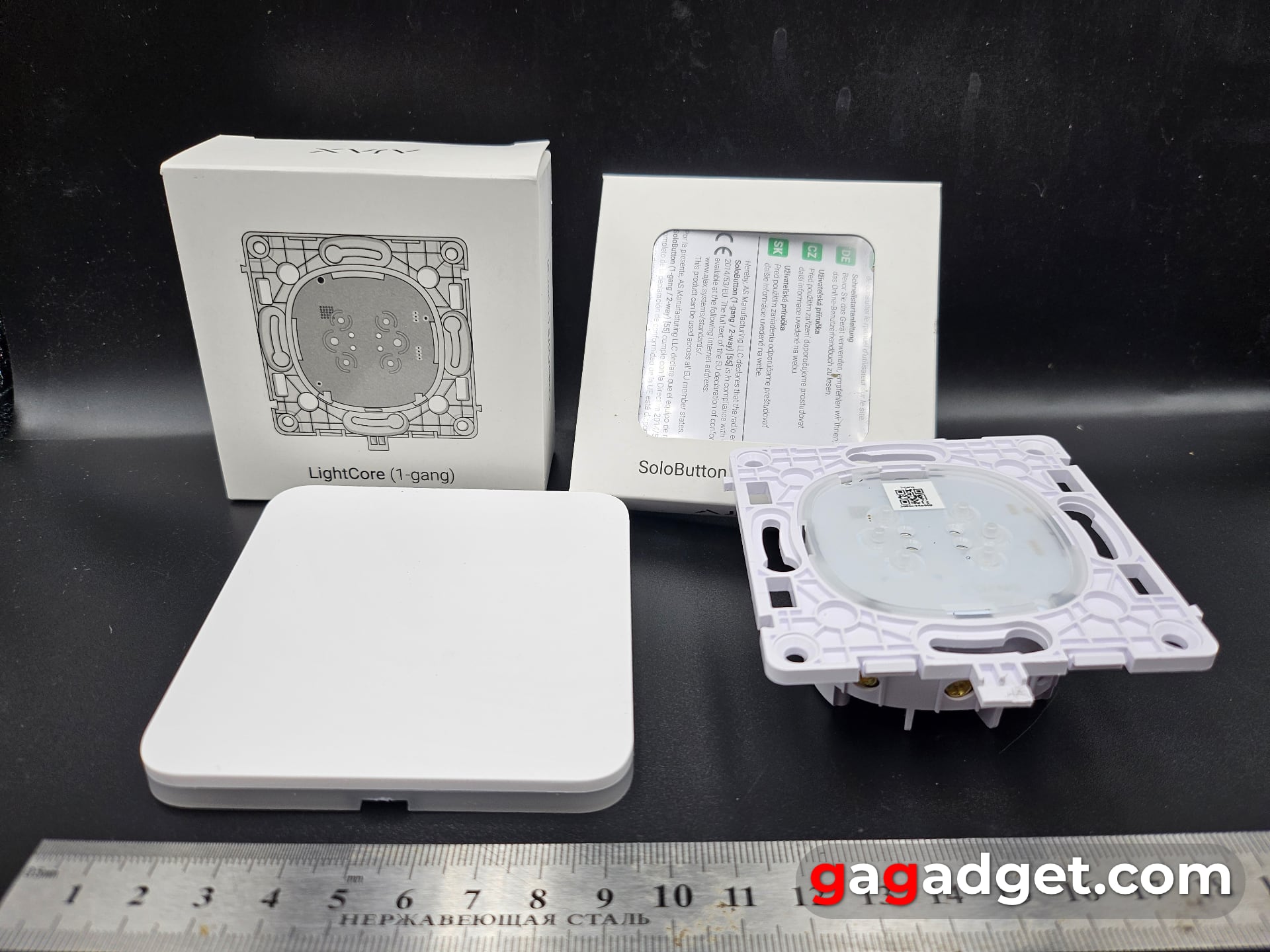

Ajax zaprezentował swoje inteligentne przełączniki LightSwitch latem 2022 roku, wraz z zaworem odcinającym wodę WaterStop i czujnikiem jakości powietrza LifeQuality. Przełącznik składa się z 2 komponentów: jednostki LightCore iprzycisku.

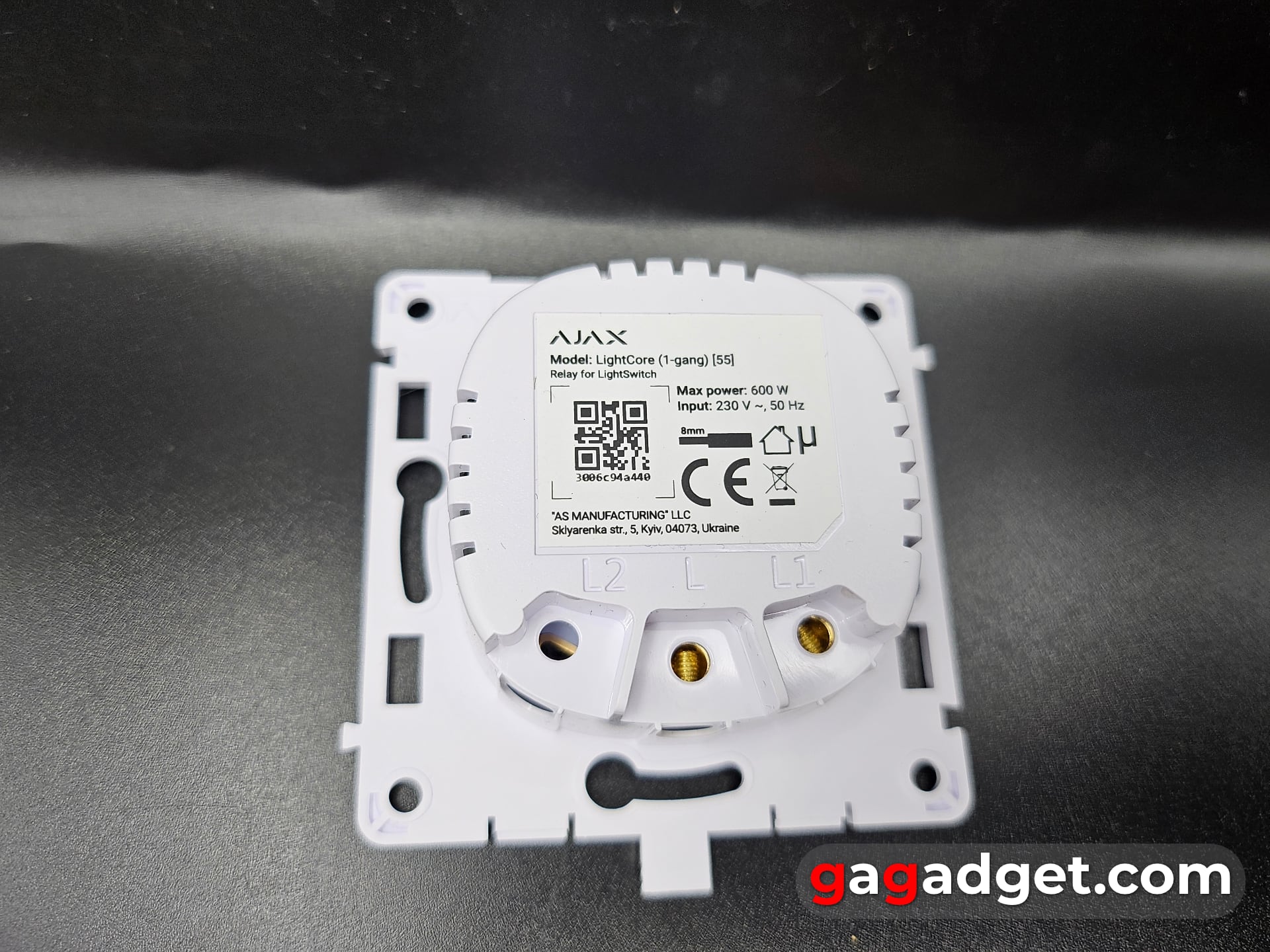

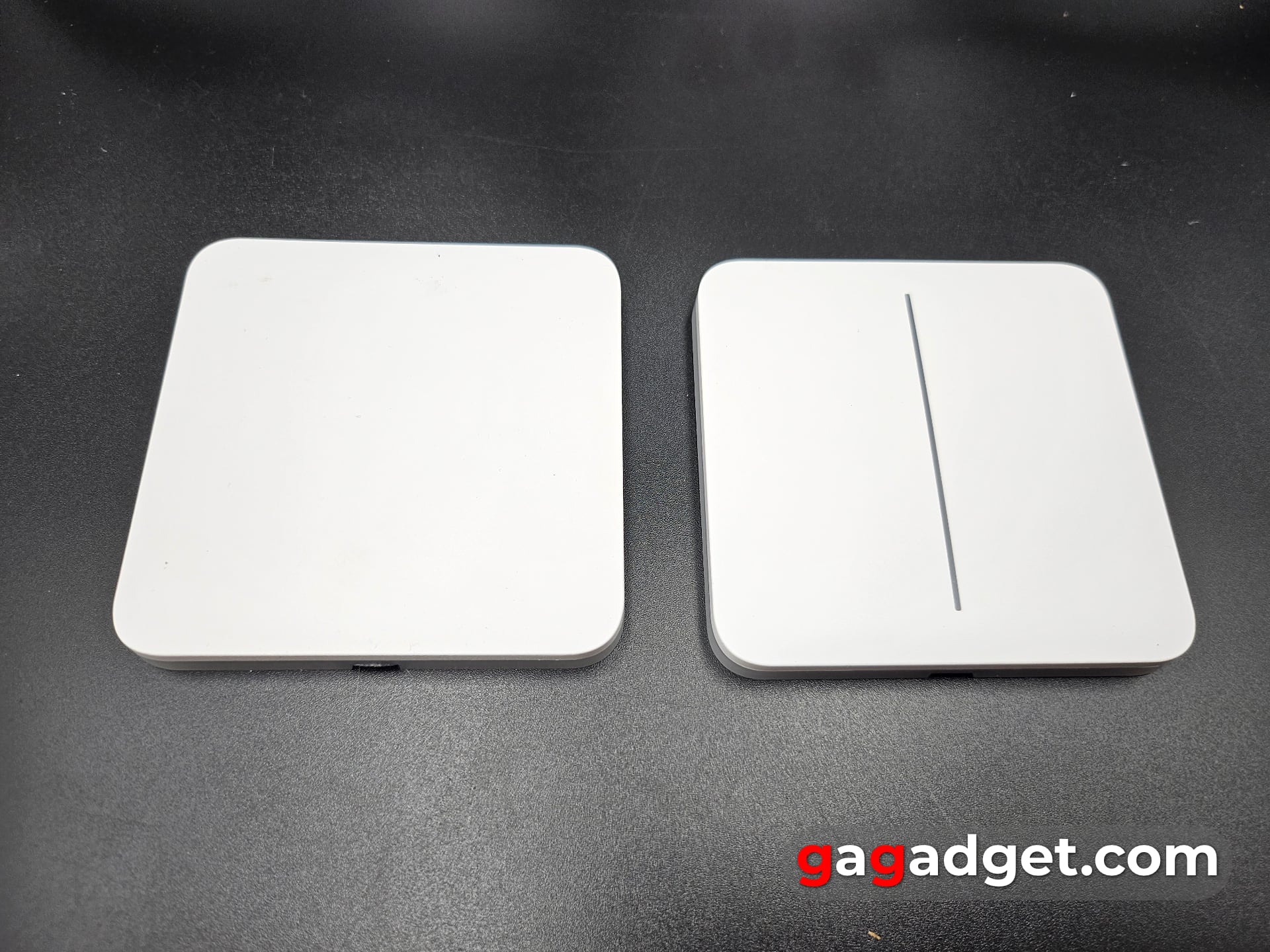

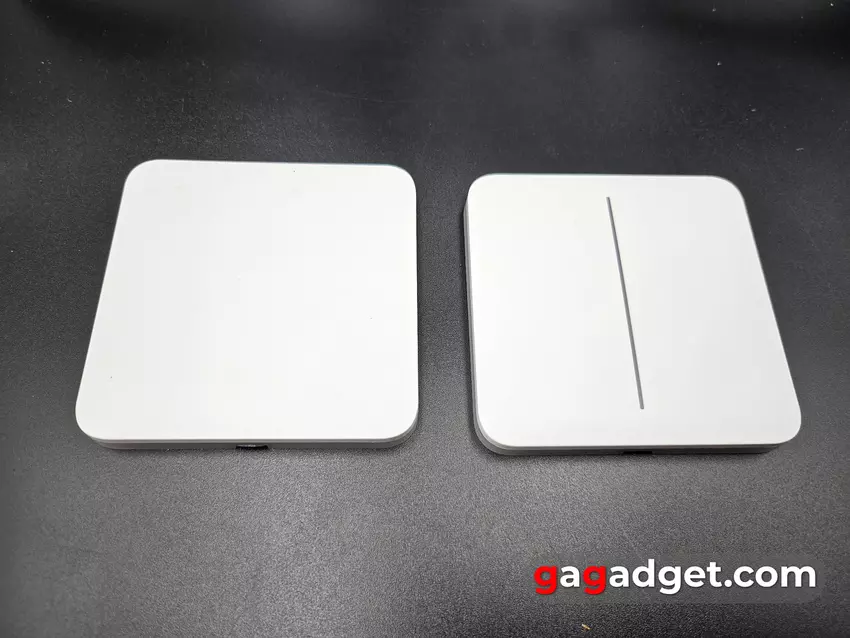

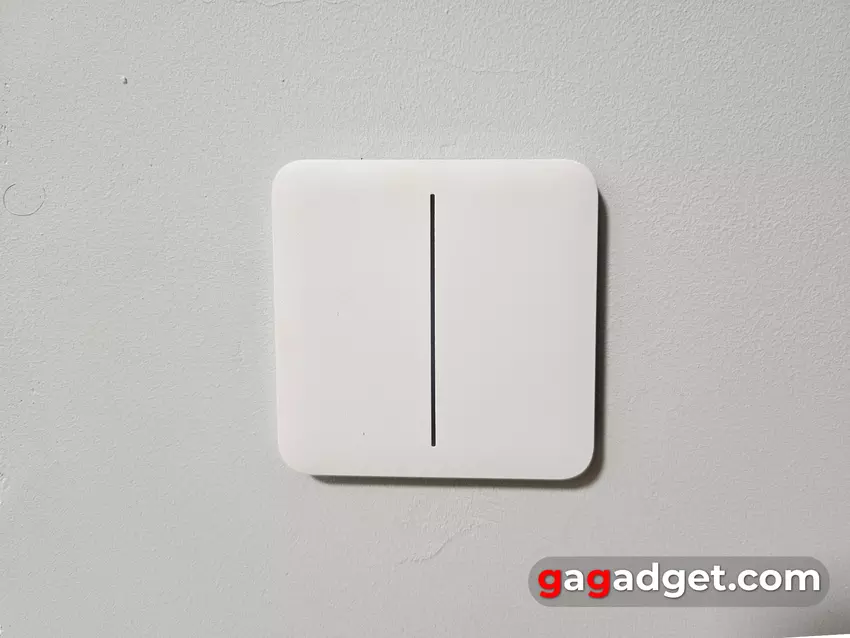

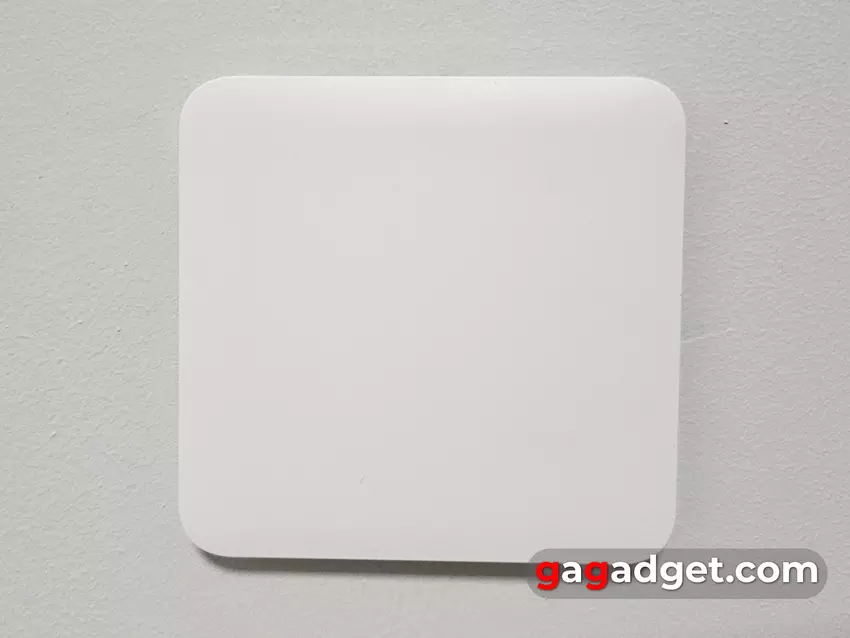

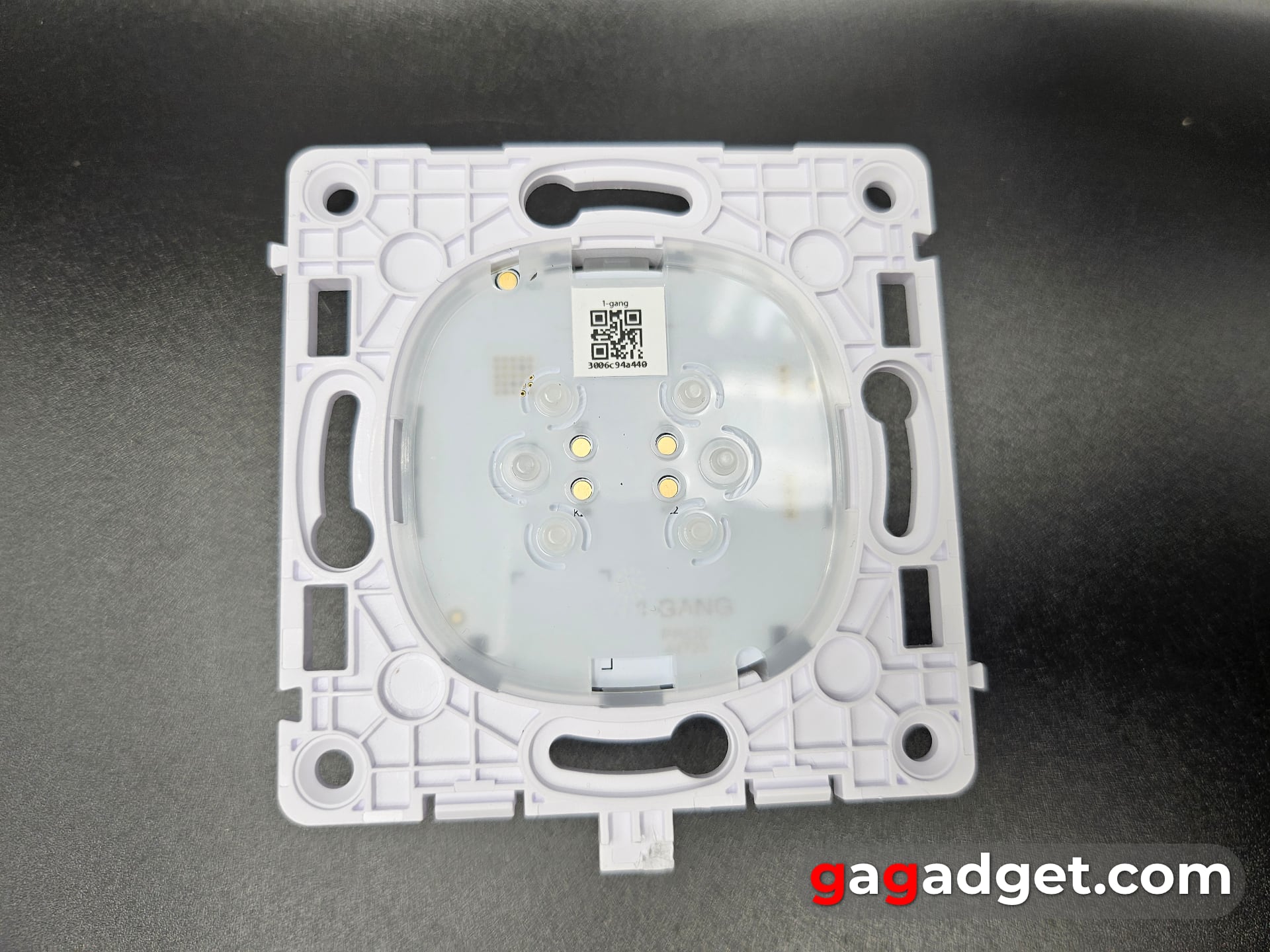

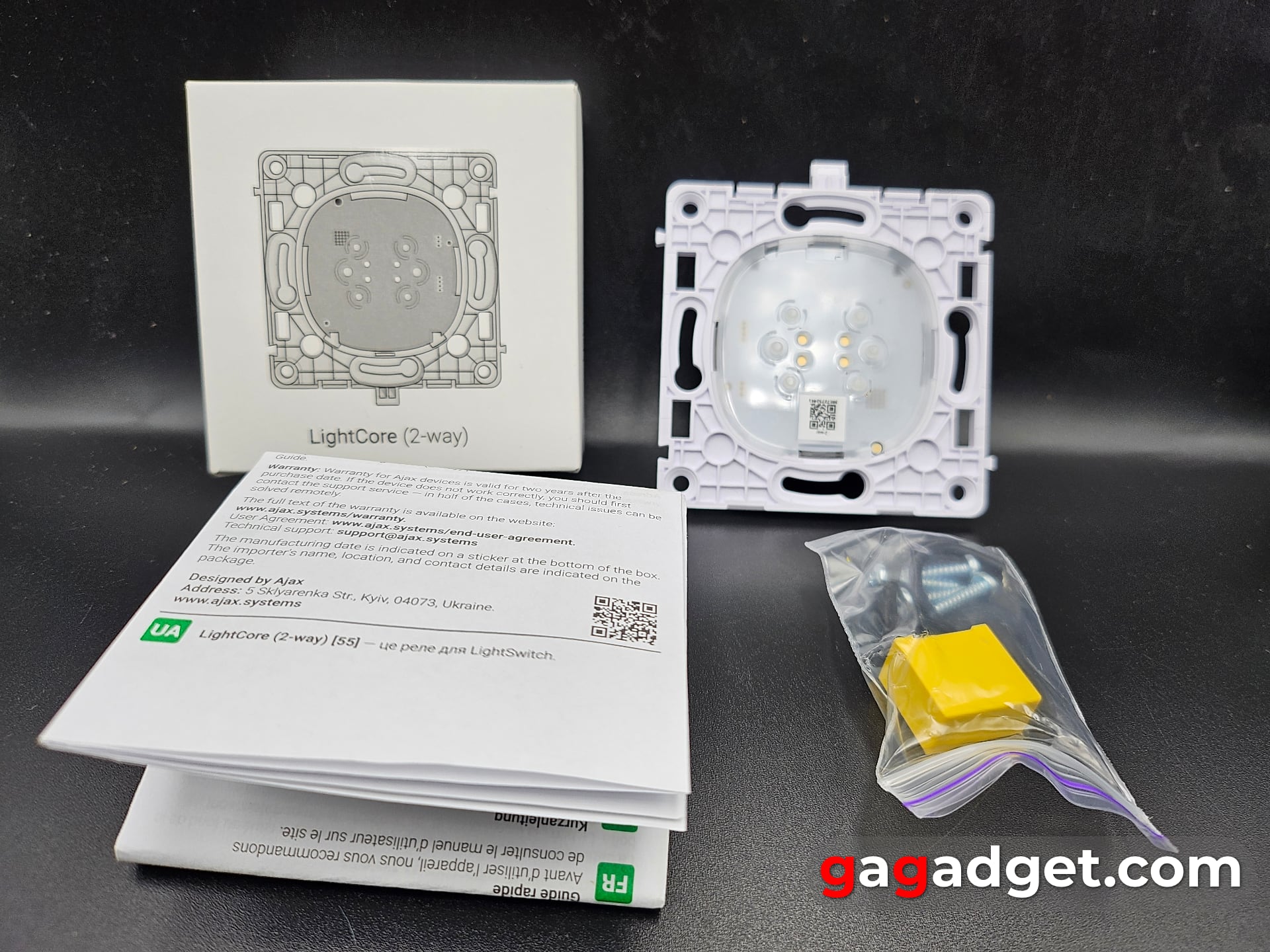

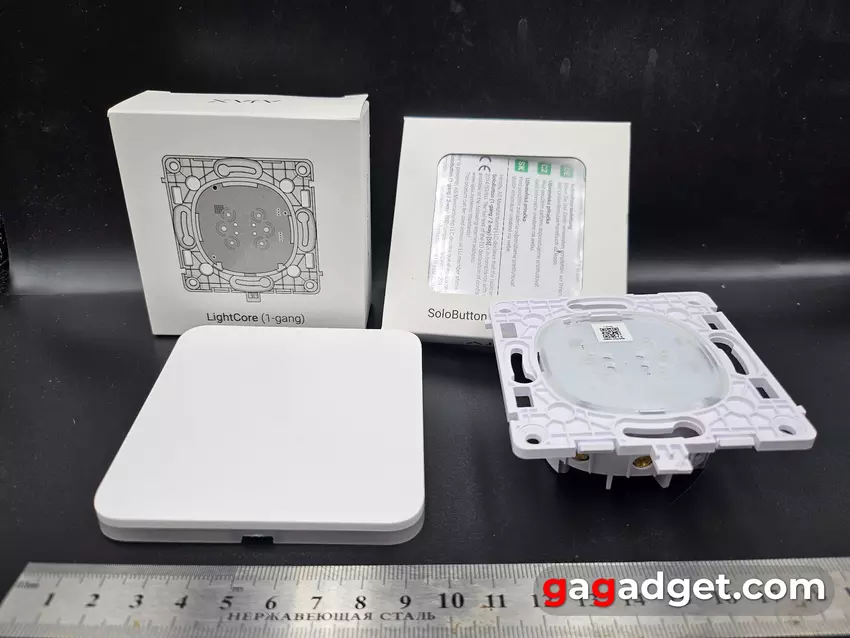

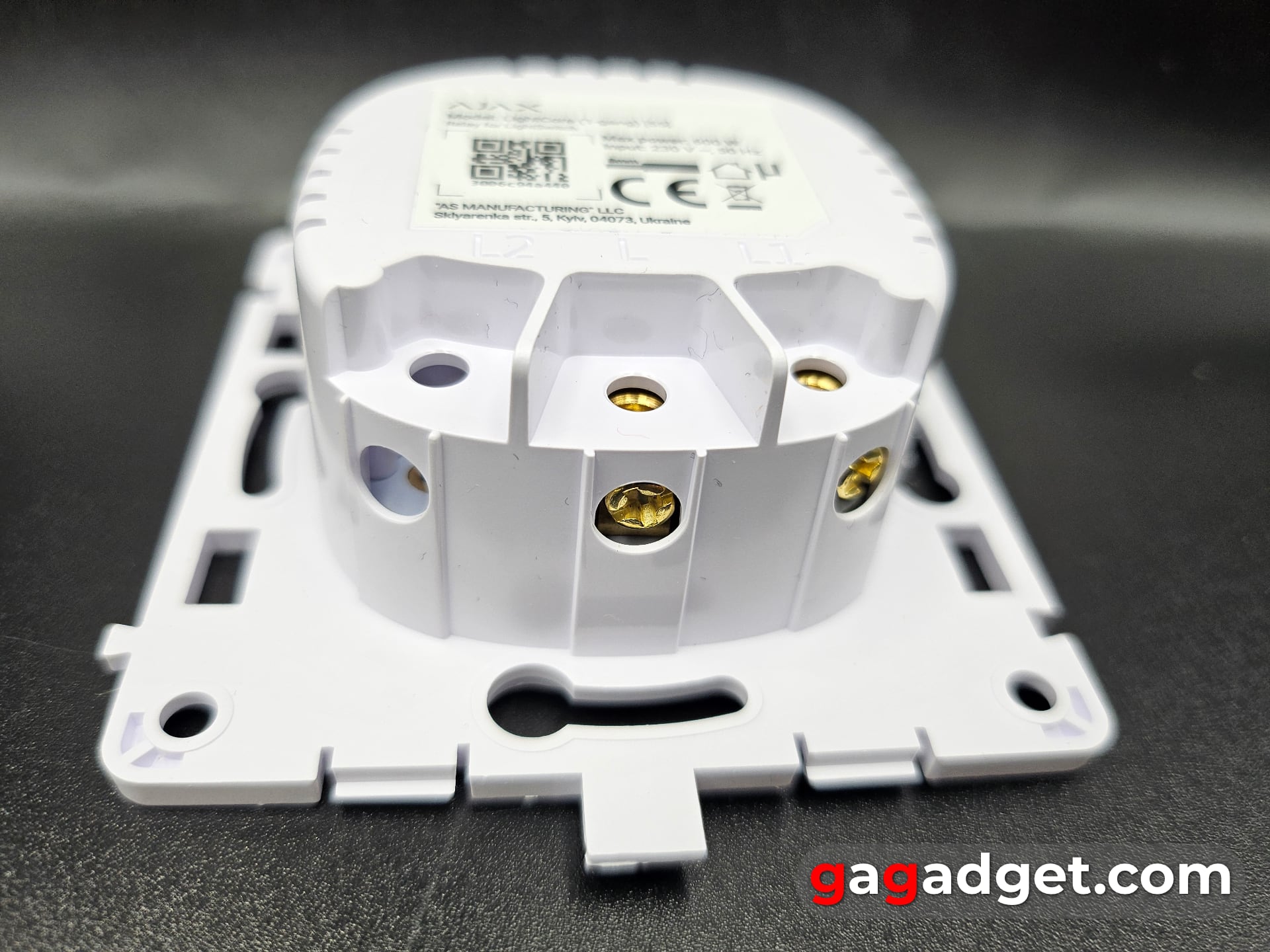

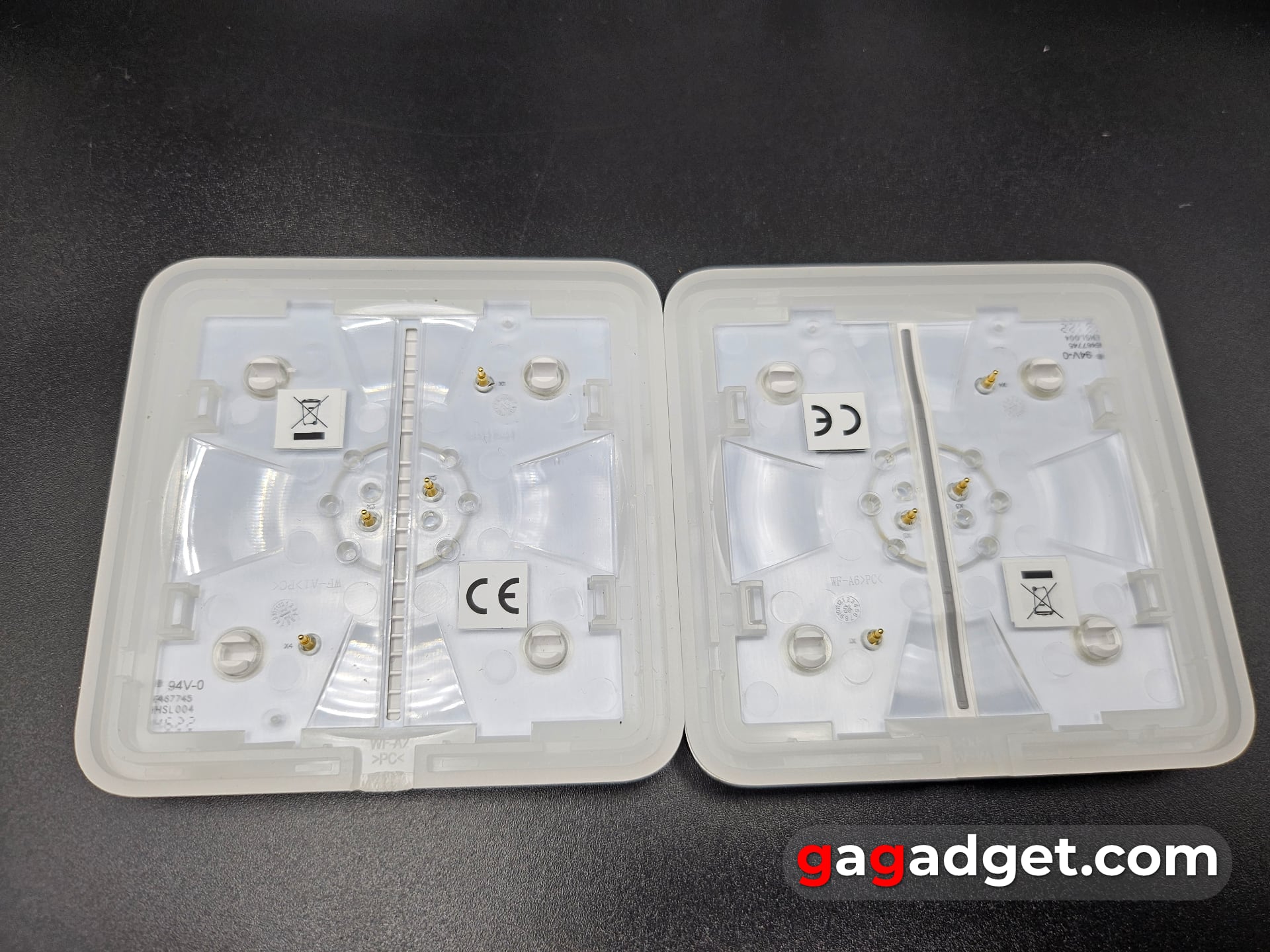

Jednostka LightCore może być 3 typów:1-krotny,2-krotny i2-drożny. Przyciski są nieco bardziej skomplikowane - dla pojedynczych przełączników nazywane są SoloButton i mogą być 1-krotne/2-drożne dla przełączników zwykłych i przelotowych oraz 2-krotne dla przełączników podwójnych .

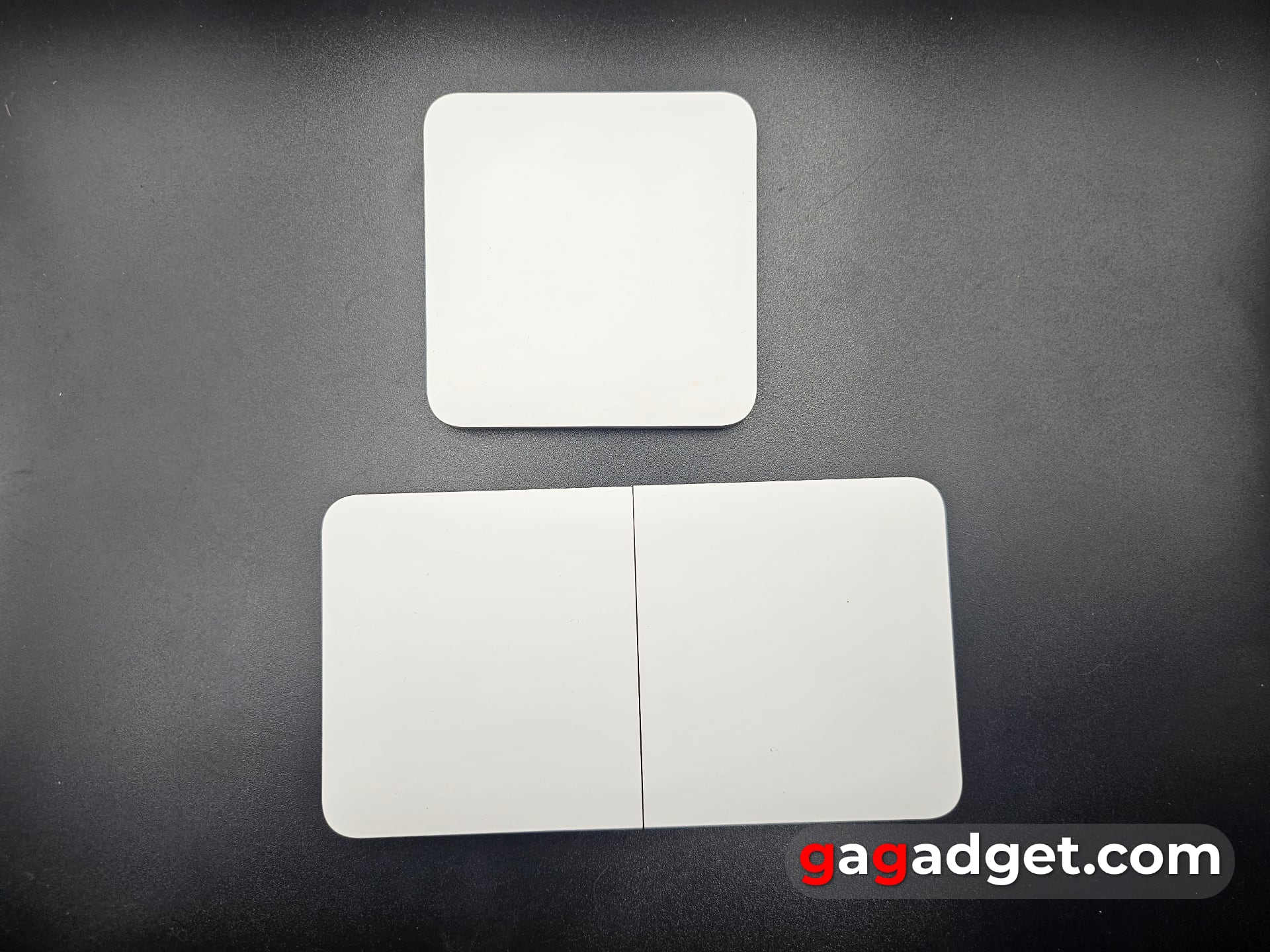

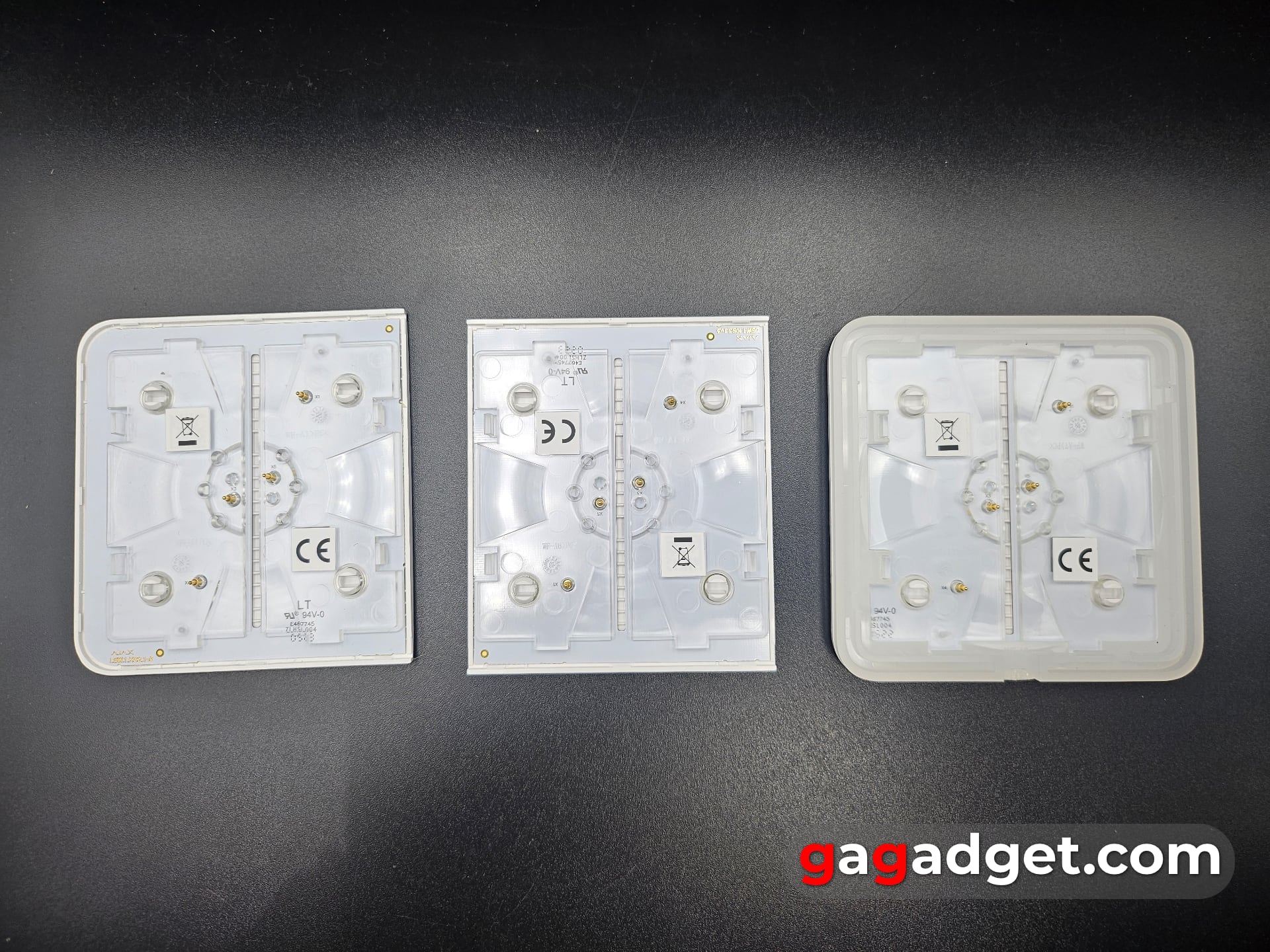

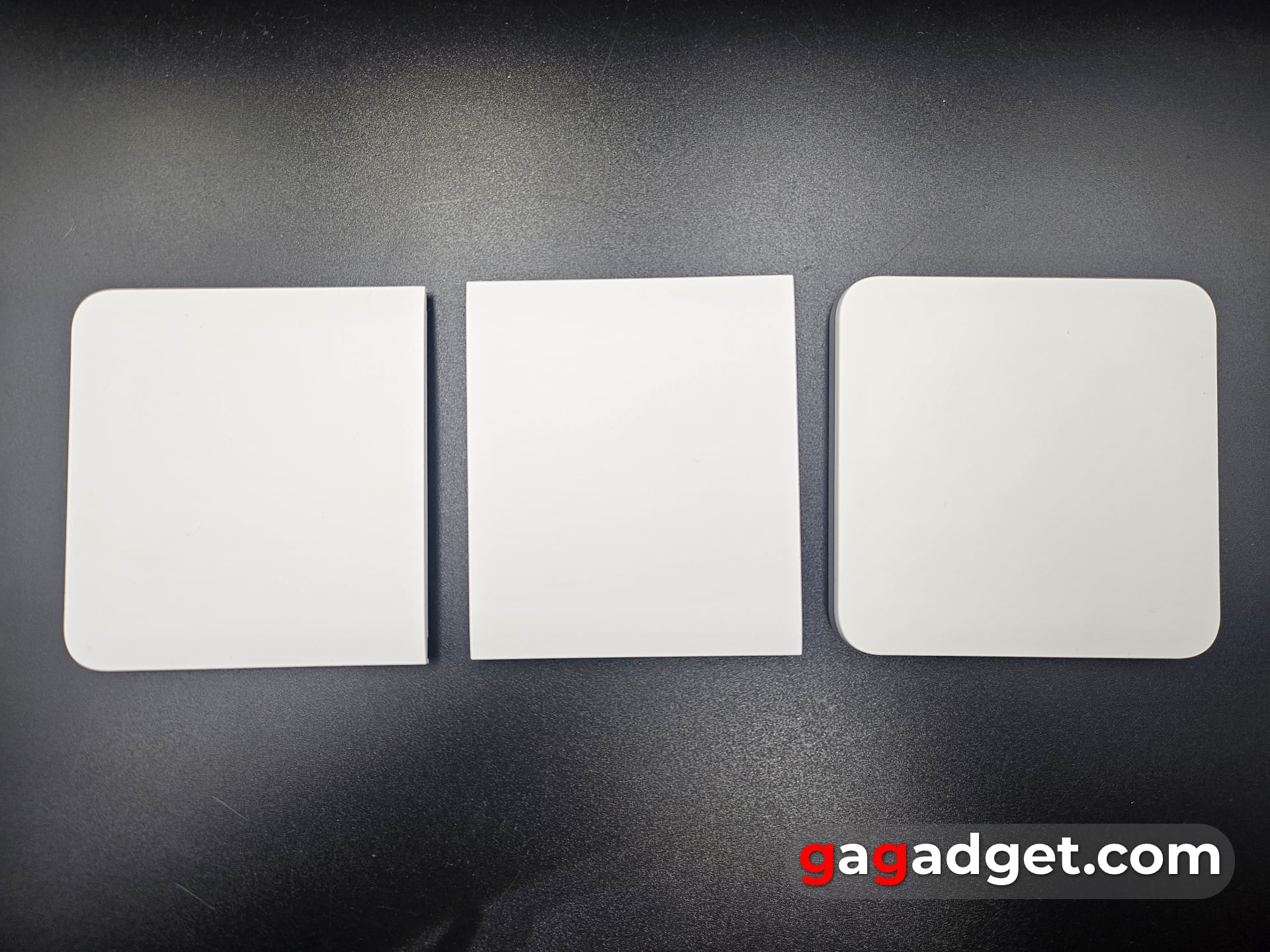

Aby użyć rzędu kilku przełączników, potrzebne są inne przyciski i oddzielne ramki Frame, które są zaprojektowane tak, aby pomieścić od 2 do 5 przycisków. Odpowiednio, do poszczególnych przycisków SoloButtons, SideButtons i CenterButtons dodawane są przyciski boczne i te umieszczone w środku rzędu. Są one bardzo łatwe do wizualnego rozróżnienia:

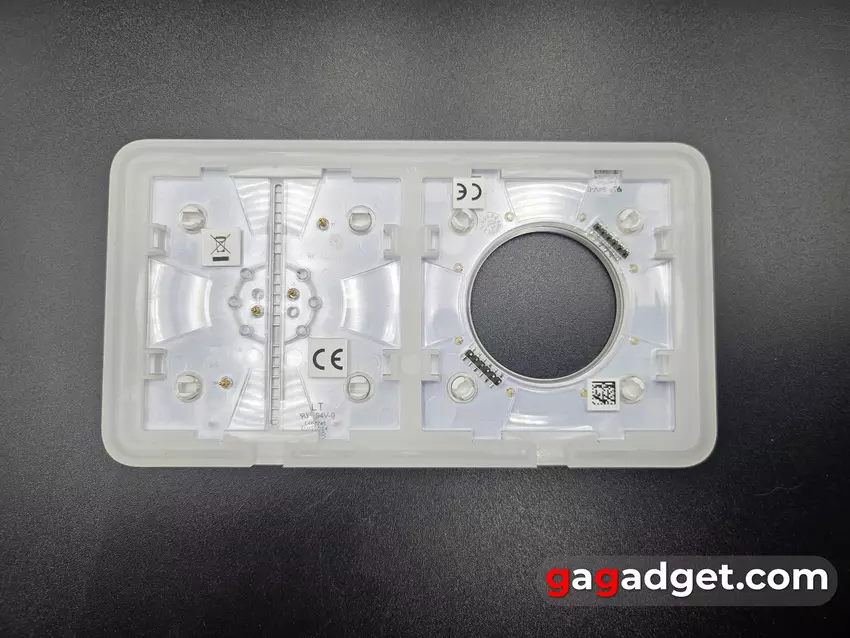

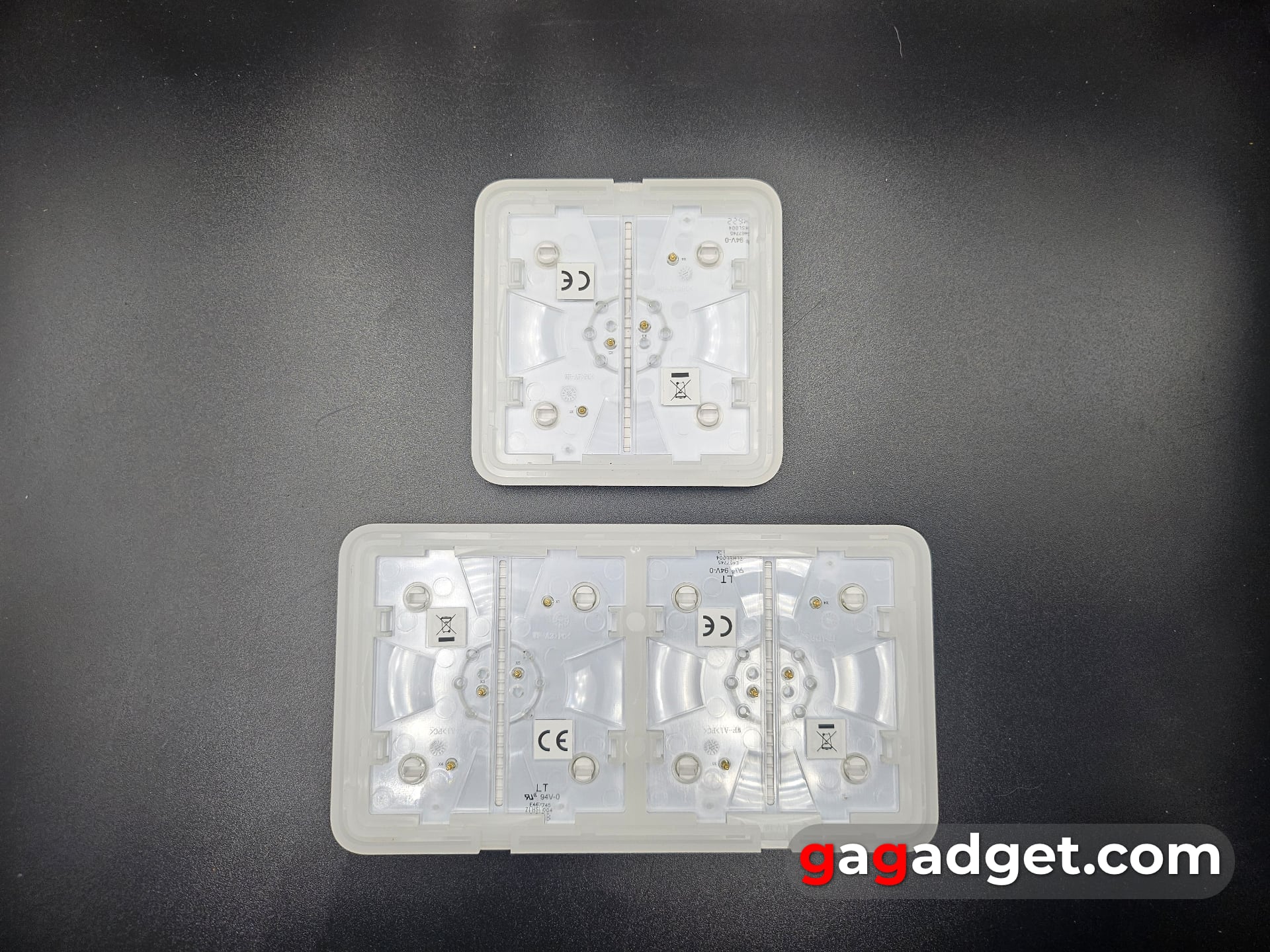

Wraz z ramką (2 miejsca na zdjęciu) przełączniki wyglądają bardzo schludnie, podobnie jak SoloButtons:

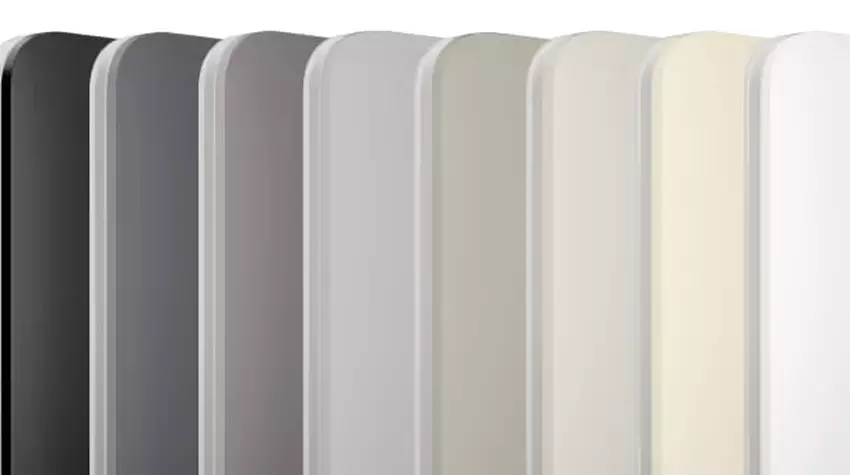

Dodajmy do tego 8 kolorów (ja akurat wybrałem biały dla wszystkich przełączników, ale można wybrać dla dowolnego wnętrza i dla każdego pomieszczenia osobno) dla każdego z przycisków, a zrozumiemy, że gama przełączników LightSwitch firmy Ajax obejmuje dziesiątki sztuk. Jak widać, firma przyjęła fundamentalne podejście do tego, co wydaje się być tak prostą rzeczą jak przełącznik.
Zdjęcie: Ajax Systems
Dla tych, którzy chcą dowiedzieć się więcej
LightSwitch ma kilka interesujących i ważnych funkcji:
- Współpracuje z oprawami o mocy od 5 do 600 W (300 W na segment dla przełącznika dwukierunkowego)
- Nie wymaga przewodu neutralnego - działają tylko fazy zasilania
- Podświetlenie można wyłączyć w ustawieniach aplikacji Ajax
- Przekaźnik jest zaprojektowany na co najmniej 200 000 operacji przełączania (50 lat działania)
- Zużywa do 0,2 W (15 razy mniej niż konwencjonalny inteligentny przełącznik)
- Zabezpieczenie prądowe powyżej 2,6 A
- Posiada stopień ochrony IP20
Krok 3: błędy projektowe i gniazda Ajax Outlet
Ponieważ wydawało mi się, że zadanie jest proste, a ja obliczyłem wszystko idealnie i dokładnie, nie powinno być żadnych problemów. W każdym pokoju jest jeden osobny włącznik, a w łazience i pod prysznicem podwójny włącznik (jeden przycisk dla światła i jeden dla wentylatora). Do sypialni i pokoju dziecięcego dodałem też przełączniki przelotowe (do sypialni - po jednym z każdej strony łóżka i osobne przełączniki do kinkietów plus parę gniazdek do różnych urządzeń ładujących). Zamówiłem wszystkie przełączniki zgodnie z tym "przemyślanym" planem.
Ale na etapie instalacji wyszło na jaw kilka rzeczy. Po pierwsze, minął prawie rok między położeniem kabli w ścianach a zamówieniem przełączników, więc po prostu zapomniałem, że oprócz głównego przełącznika, pokój dziecięcy również potrzebuje gniazdka (oczywiście do ładowania urządzeń). Po drugie, w nomenklaturze Ajaxa nie ma podwójnych włączników, z których jeden jest włącznikiem przelotowym. Po trzecie (i to jest mój główny błąd w obliczeniach, o który nie zadbałem zawczasu), instalacja przełączników Ajax w rzędzie z jakimikolwiek innymi gniazdami po prostu nie zadziała. Będą one miały niekompatybilne ramki.
Nieestetycznie wyglądałoby zainstalowanie 2 jednostek po dwa "zwykłe" gniazda i dwa przełączniki Ajax LightSwitch. W rzeczywistości wyglądałoby to jak jawna zbrodnia przeciwko znakomitemu wzornictwu przełączników Ajax. Dlatego podjąłem odważną decyzję o dodaniu do zestawu nowych gniazd Ajax Outlet, które właśnie stały się dostępne. Z punktu widzenia budżetu i zdrowego rozsądku, instalacja 15 inteligentnych przełączników w nowym mieszkaniu nadal miała sens. Ale instalacja 127 inteligentnych, zaawansowanych technologicznie gniazd ze wszystkimi protokołami bezprzewodowymi i wyrafinowaną konstrukcją (i nie tanią) wydawała się bezsensowna. Podczas gdy instalacja 5 gniazdek wyłącznie dla estetyki (nie jestem pewien, czy będę potrzebował ich inteligentnych funkcji, ale zobaczymy) dla estetyki jest czymś, na co budżet rodzinny może nadal liczyć.

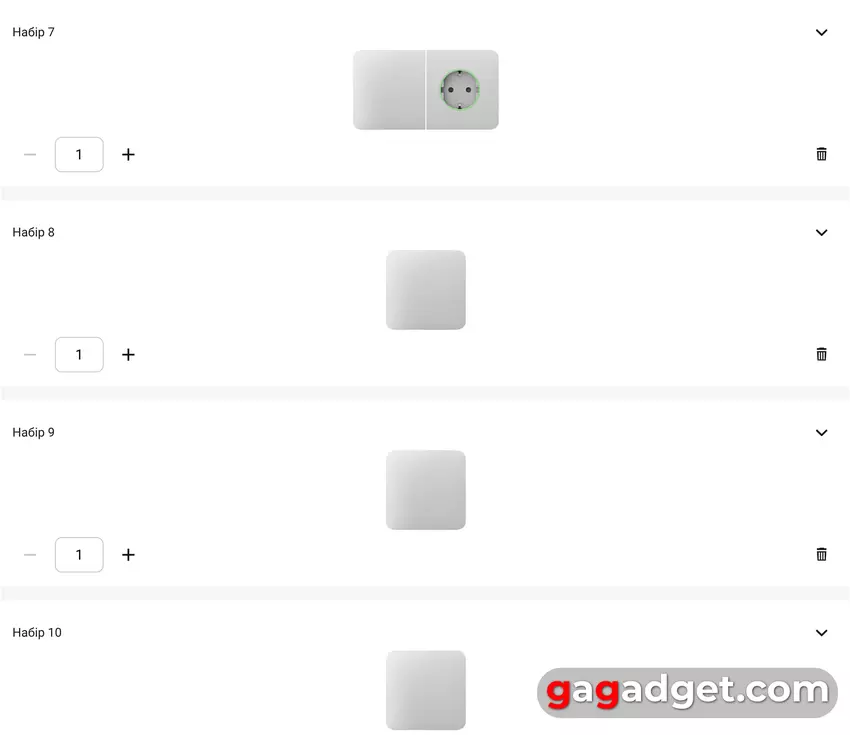

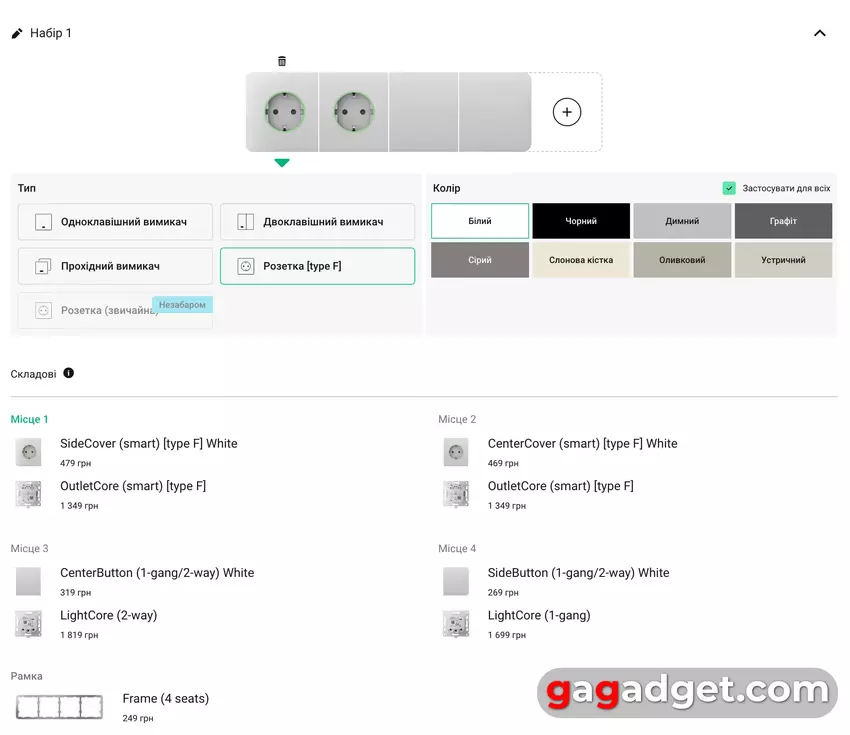

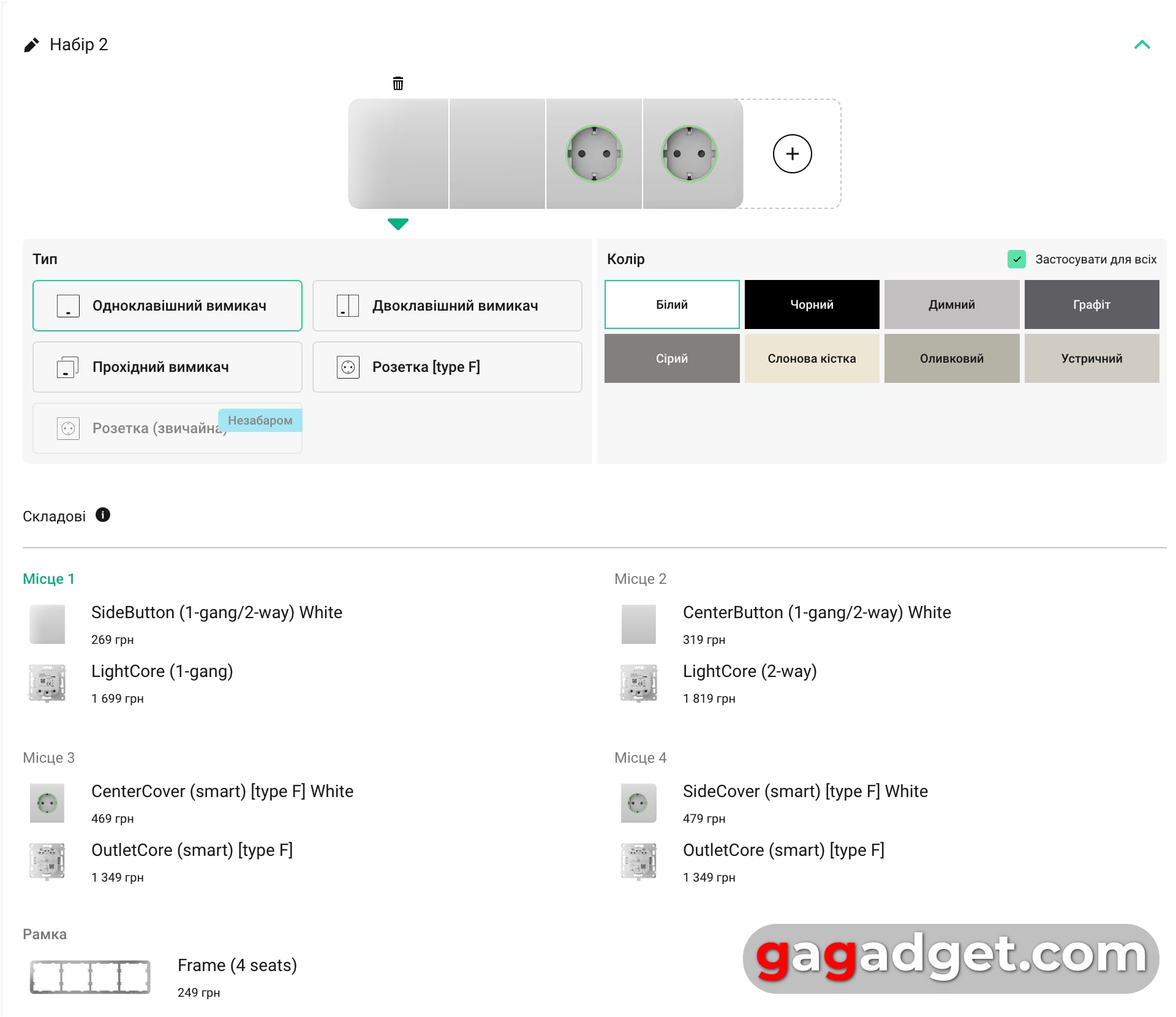

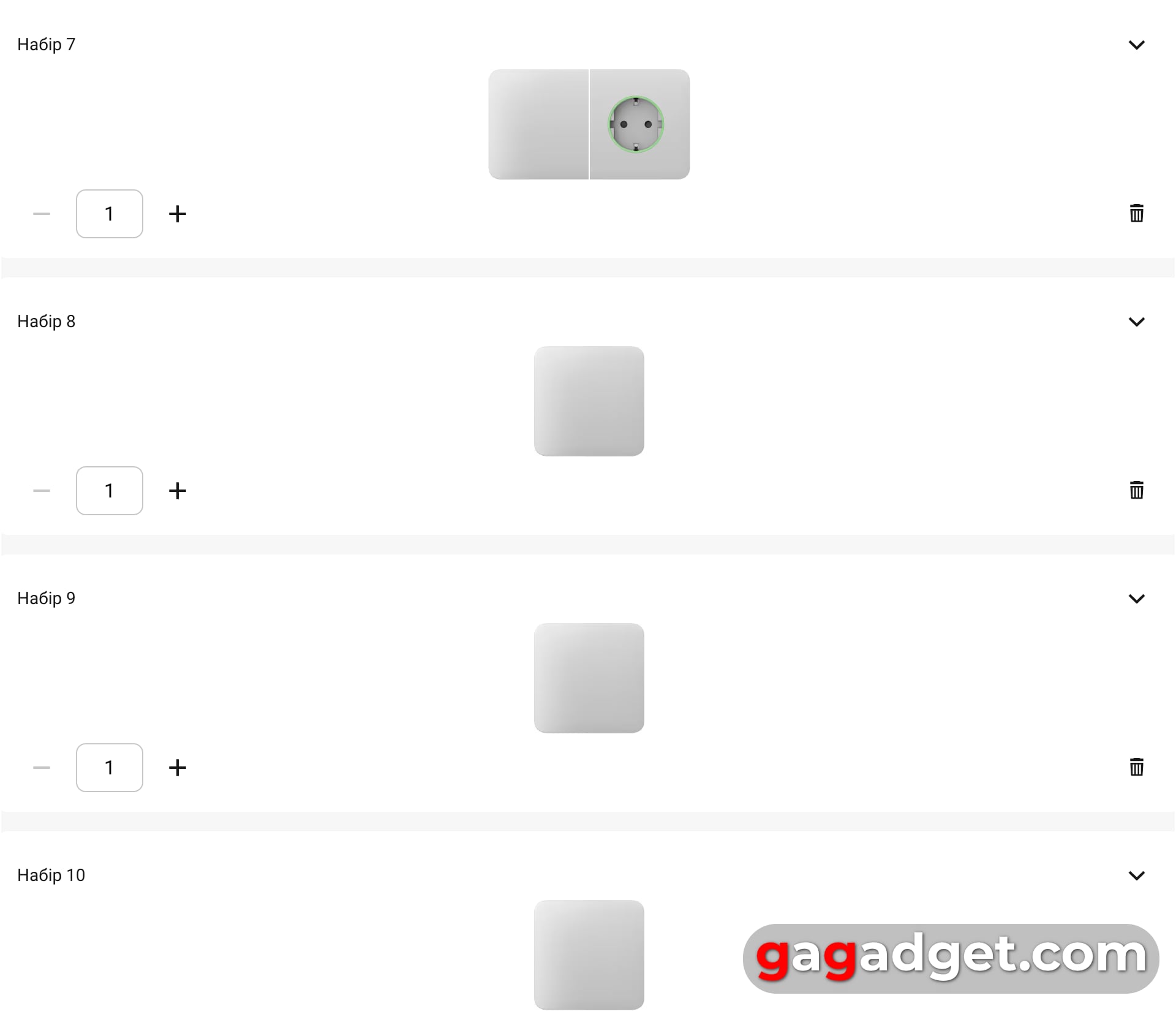

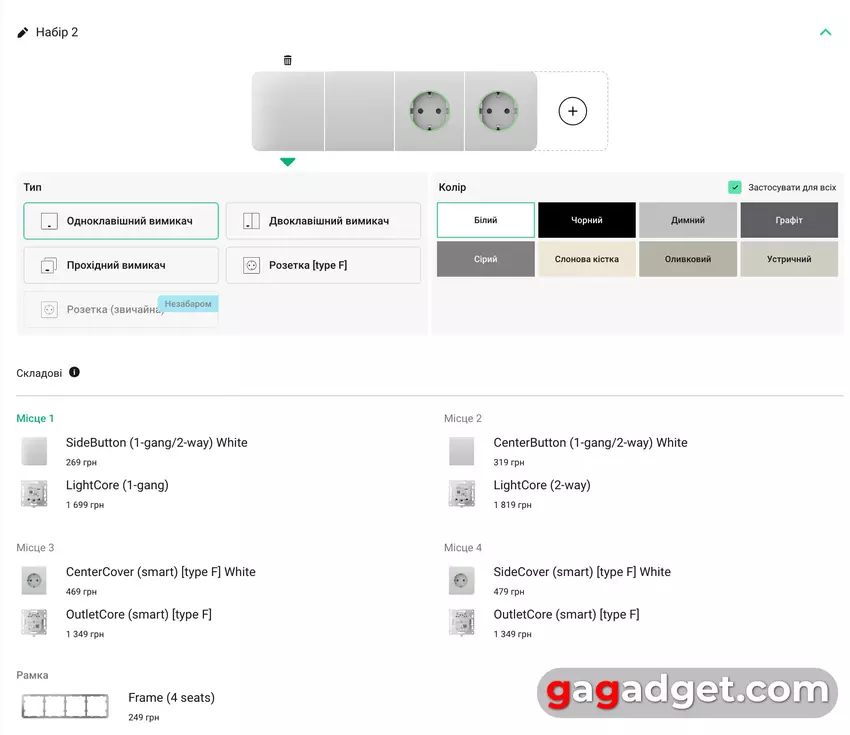

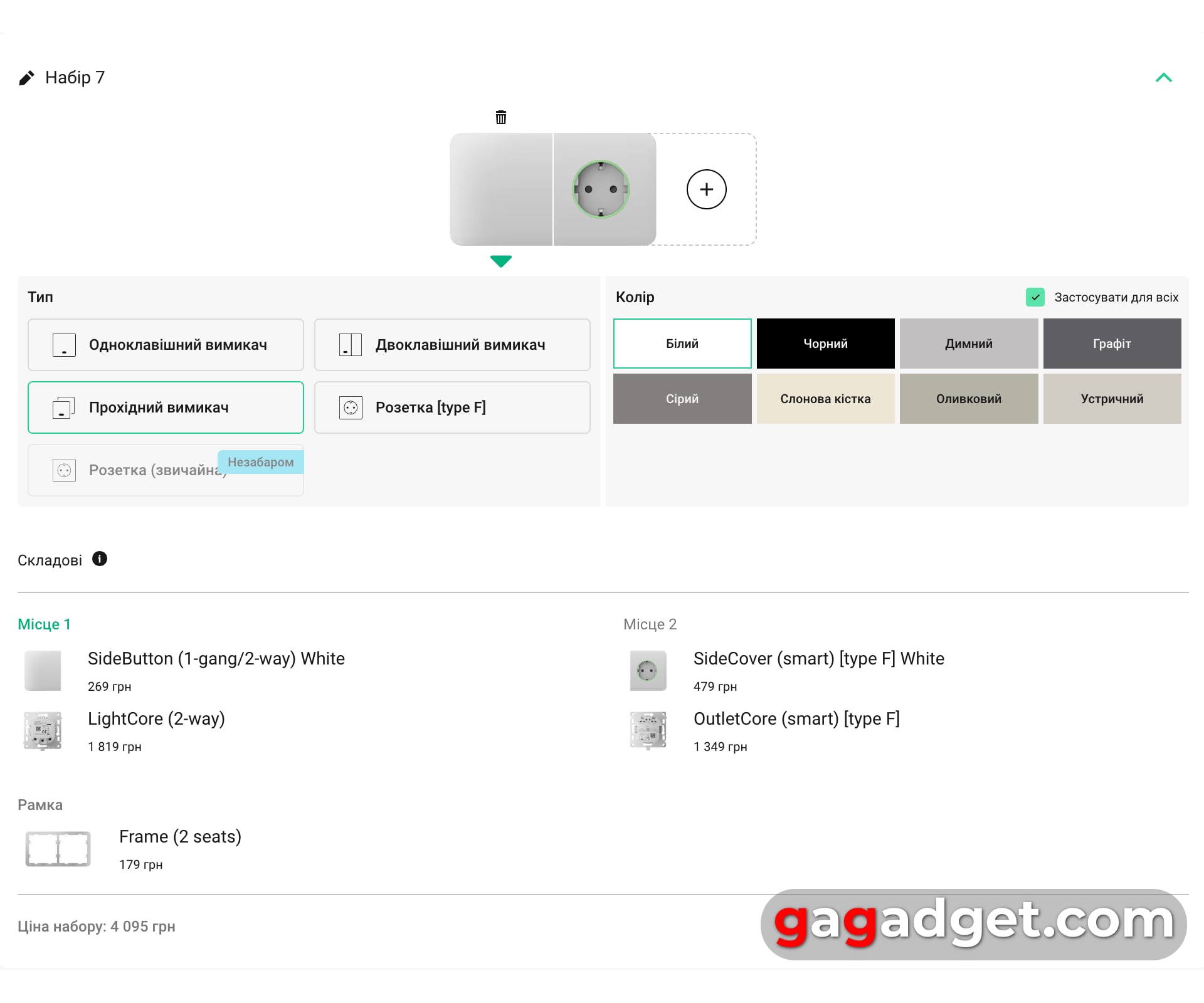

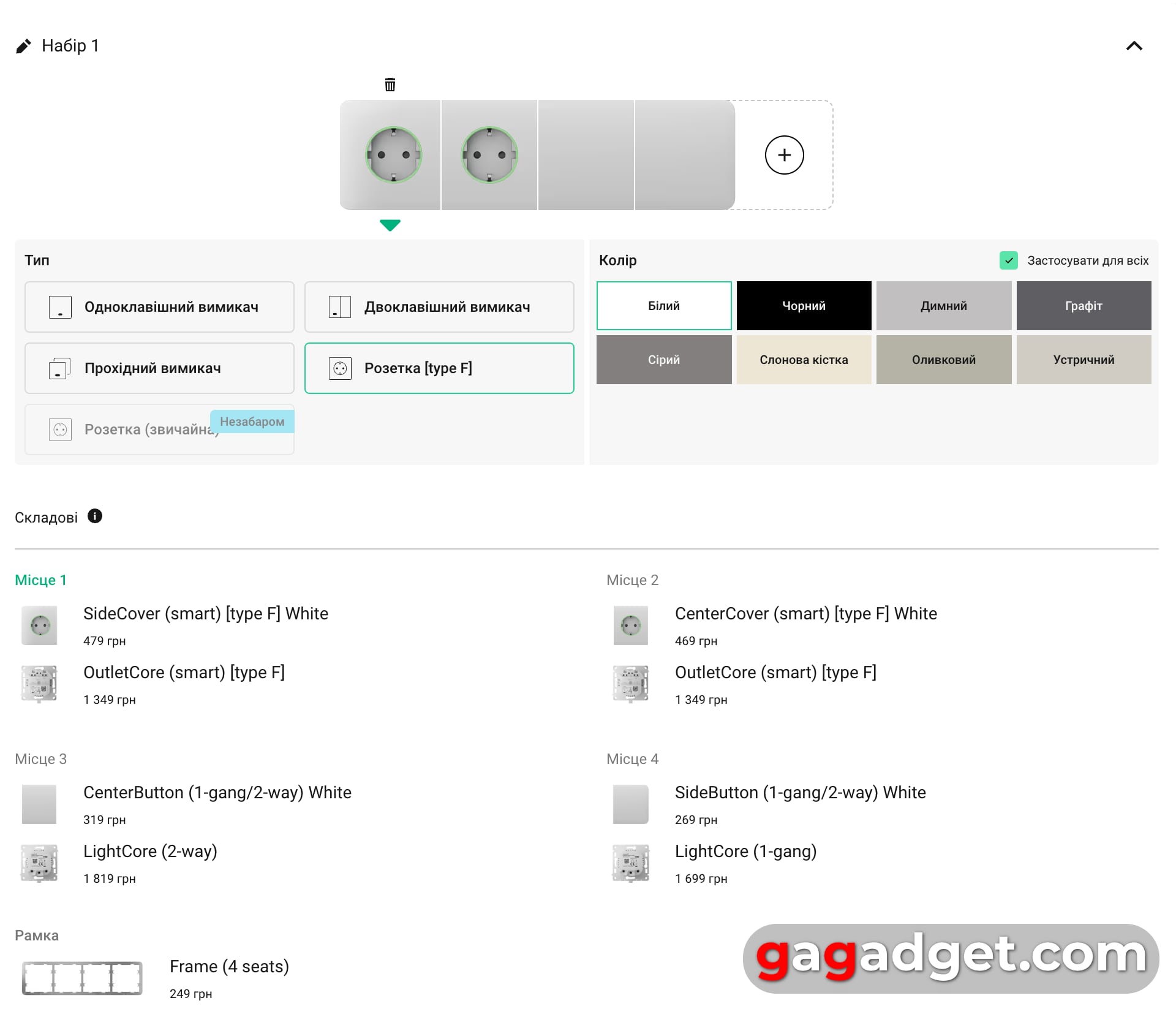

Ponieważ wszystko musiałem zaprojektować od nowa (pamiętajmy o dużej ilości nazewnictwa), wykorzystałem do tego bardzo przydatne narzędzie na stronie Ajax Systems - Ajax Switch and Socket Configurator. Jest to prawdziwe znalezisko dla użytkowników, którzy muszą zamówić zestaw do mieszkania lub biura i chcą nie przegapić żadnego szczegółu i wziąć pod uwagę wszystkie drobiazgi w szerokiej gamie przełączników i gniazd. Wszystko jest tak wizualne i intuicyjne, jak to tylko możliwe. Prawdziwy szacunek dla programistów, którzy spędzili dużo czasu na tym rozwoju, jestem pewien. Jak widać, Ajax ma już w planach zwykłe gniazda, prawdopodobnie dla przypadków takich jak mój - "zwykłe" gniazdo jest oznaczone jako "wkrótce". Być może w momencie, gdy to czytasz, są one już w sprzedaży.

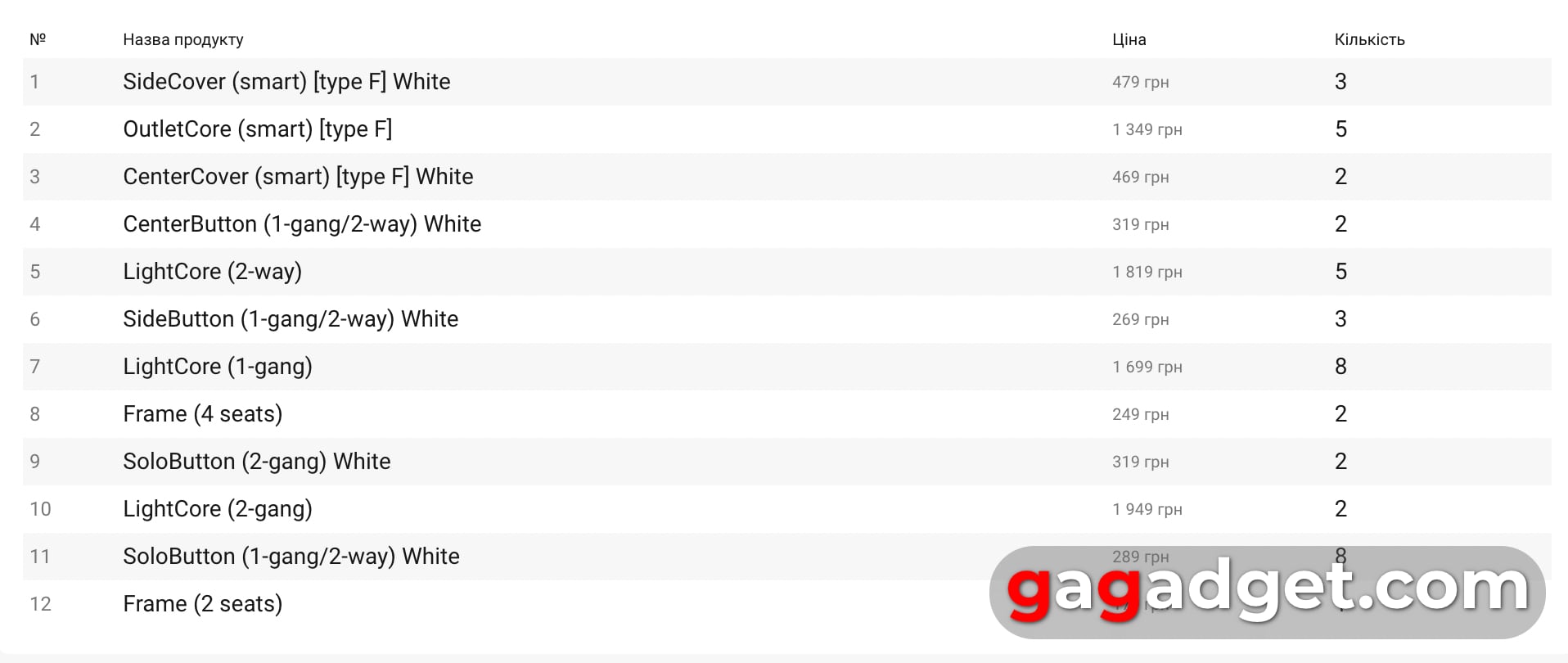

Na końcu dokumentu tworzona jest od razu automatyczna lista wszystkich potrzebnych elementów i ich ilości, z uwzględnieniem kosztów. Całą konfigurację można pobrać jako plik PDF. Nie ma wątpliwości, że jest to najlepszy przykład uważnej obsługi klienta, która oszczędza wiele komórek nerwowych i czasu zarówno kupującym, jak i menedżerom zajmującym się klientami. Zapewnia to dokładnie taki rodzaj doświadczenia użytkownika, do jakiego powinni dążyć wszyscy producenci.

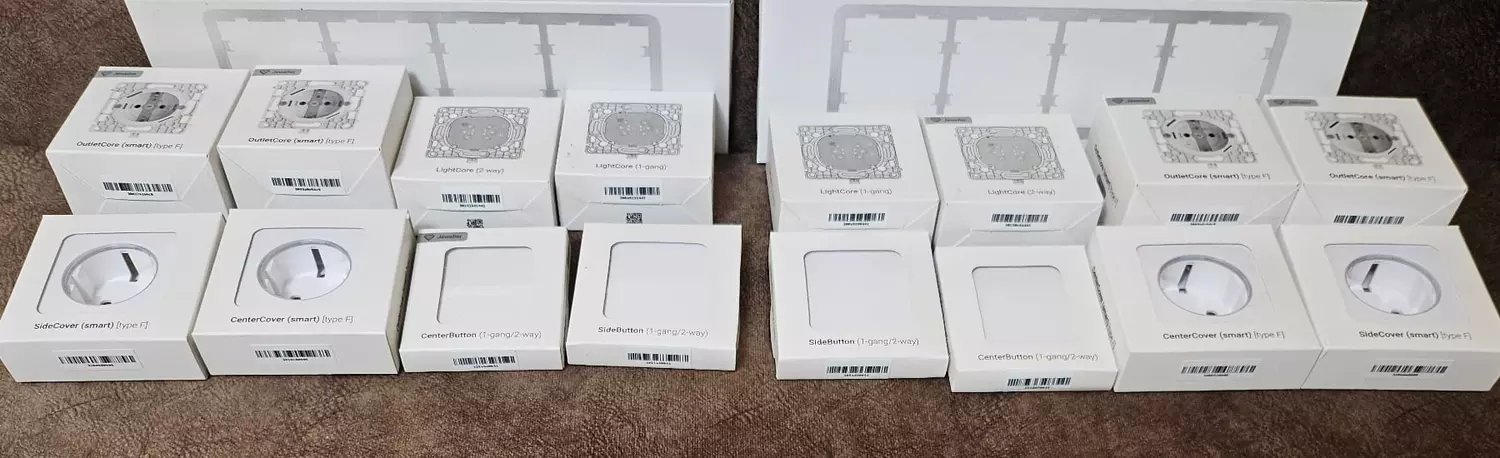

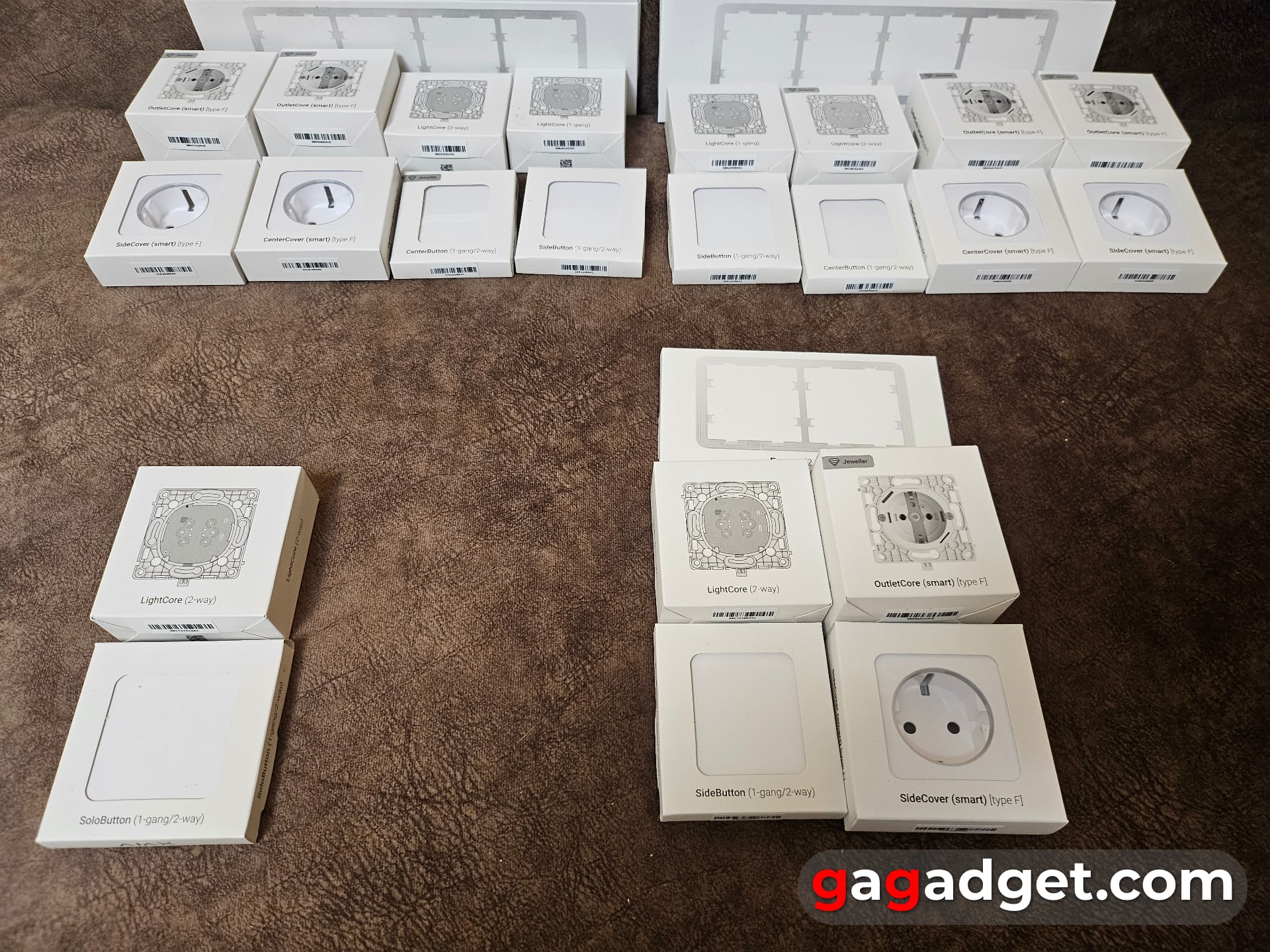

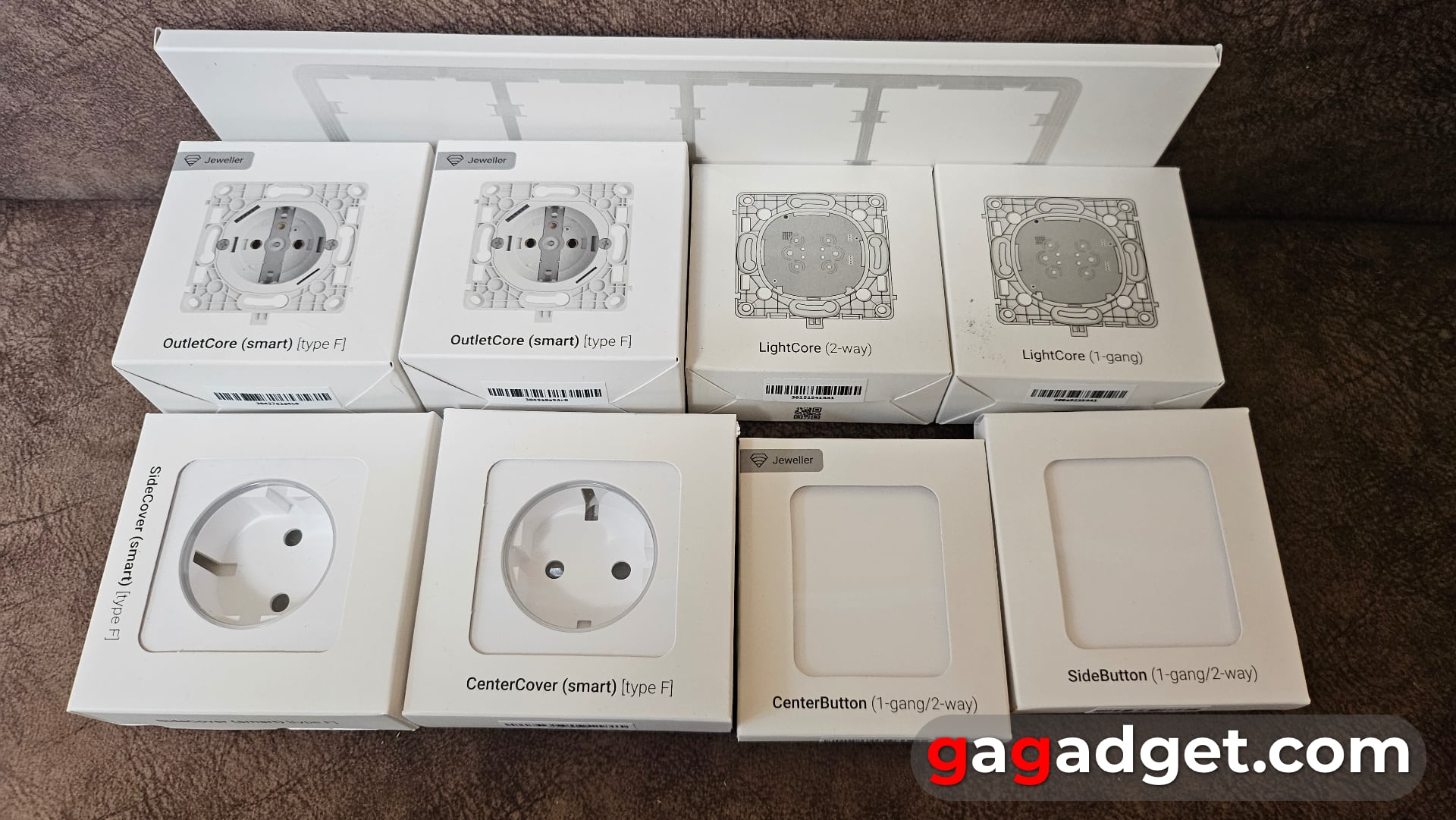

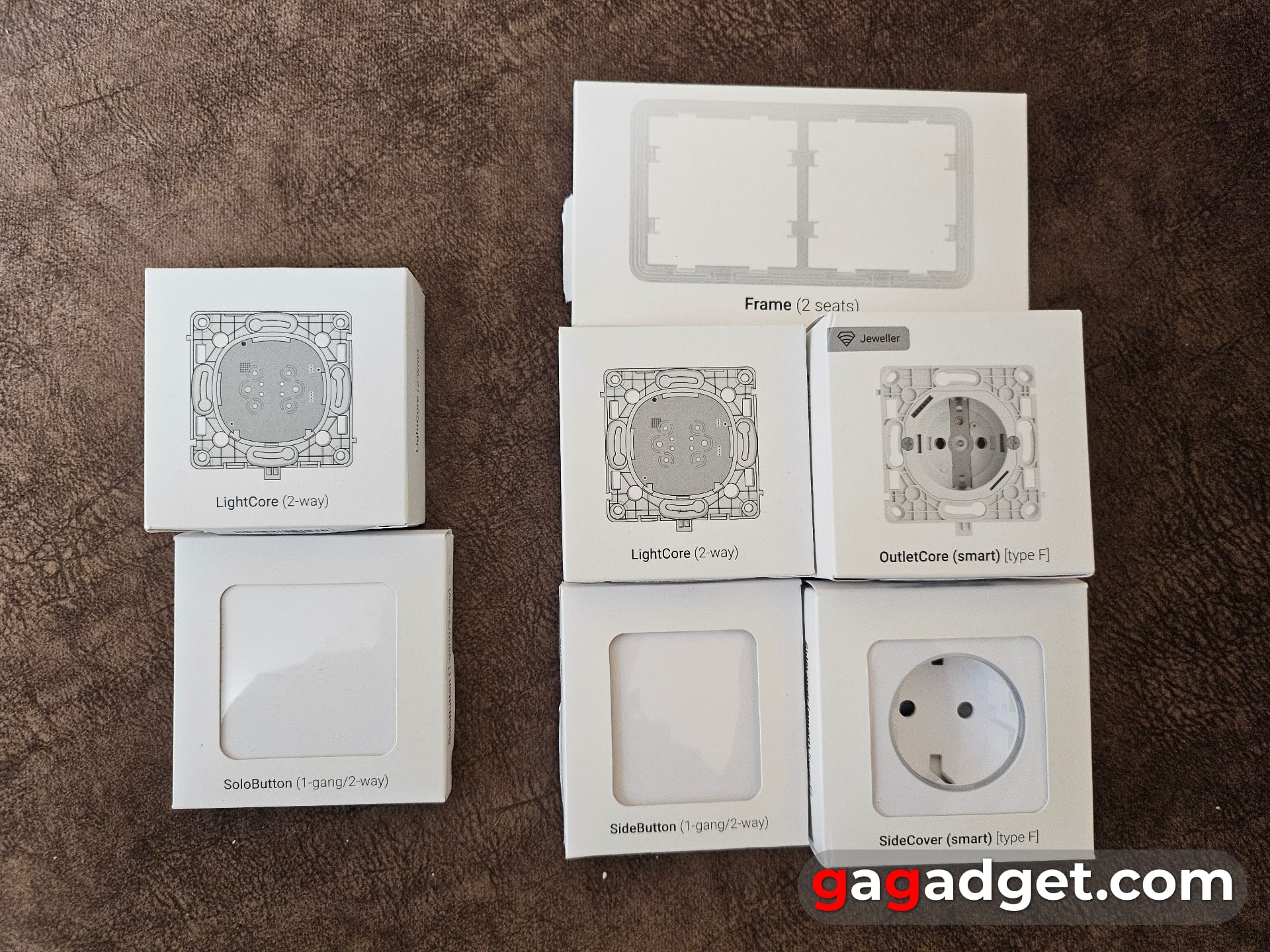

W końcu całe zamówienie dotarło, a ja jeszcze raz rozłożyłem wszystkie niezbędne elementy, aby upewnić się, że cała liczba spornych bloków była dokładna:
Krok 4: Zapoznanie się z gniazdami Ajax Outlet

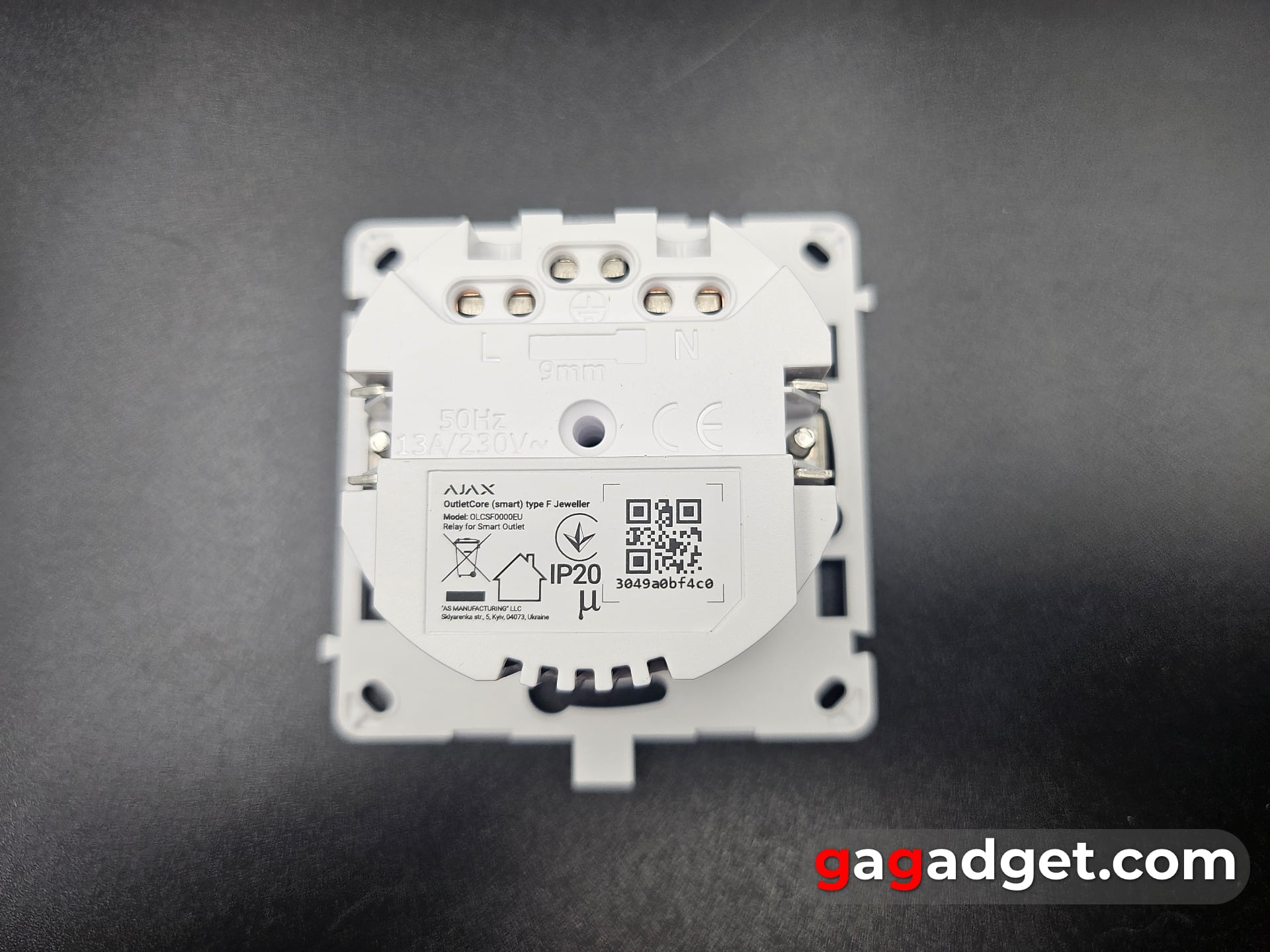

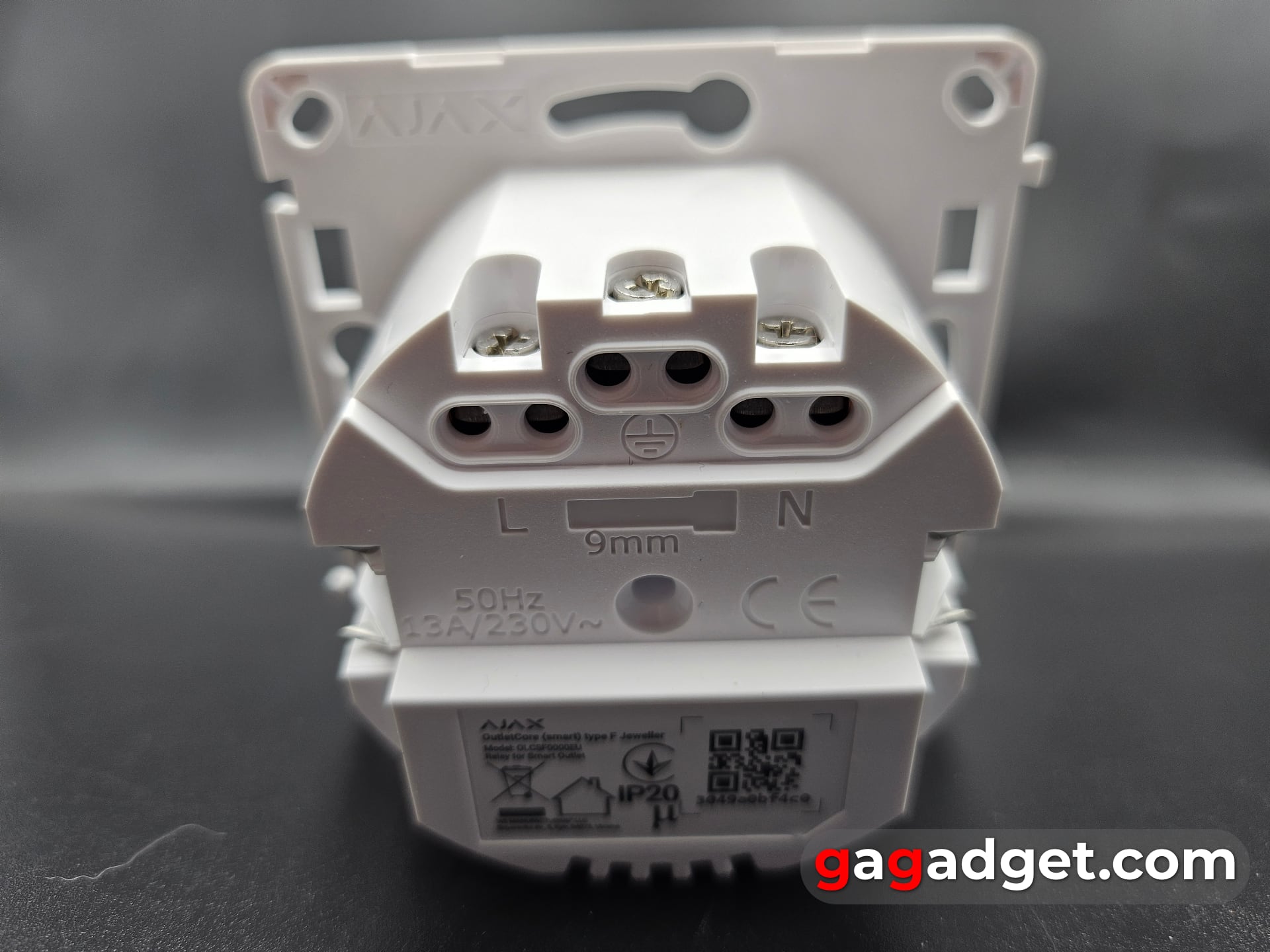

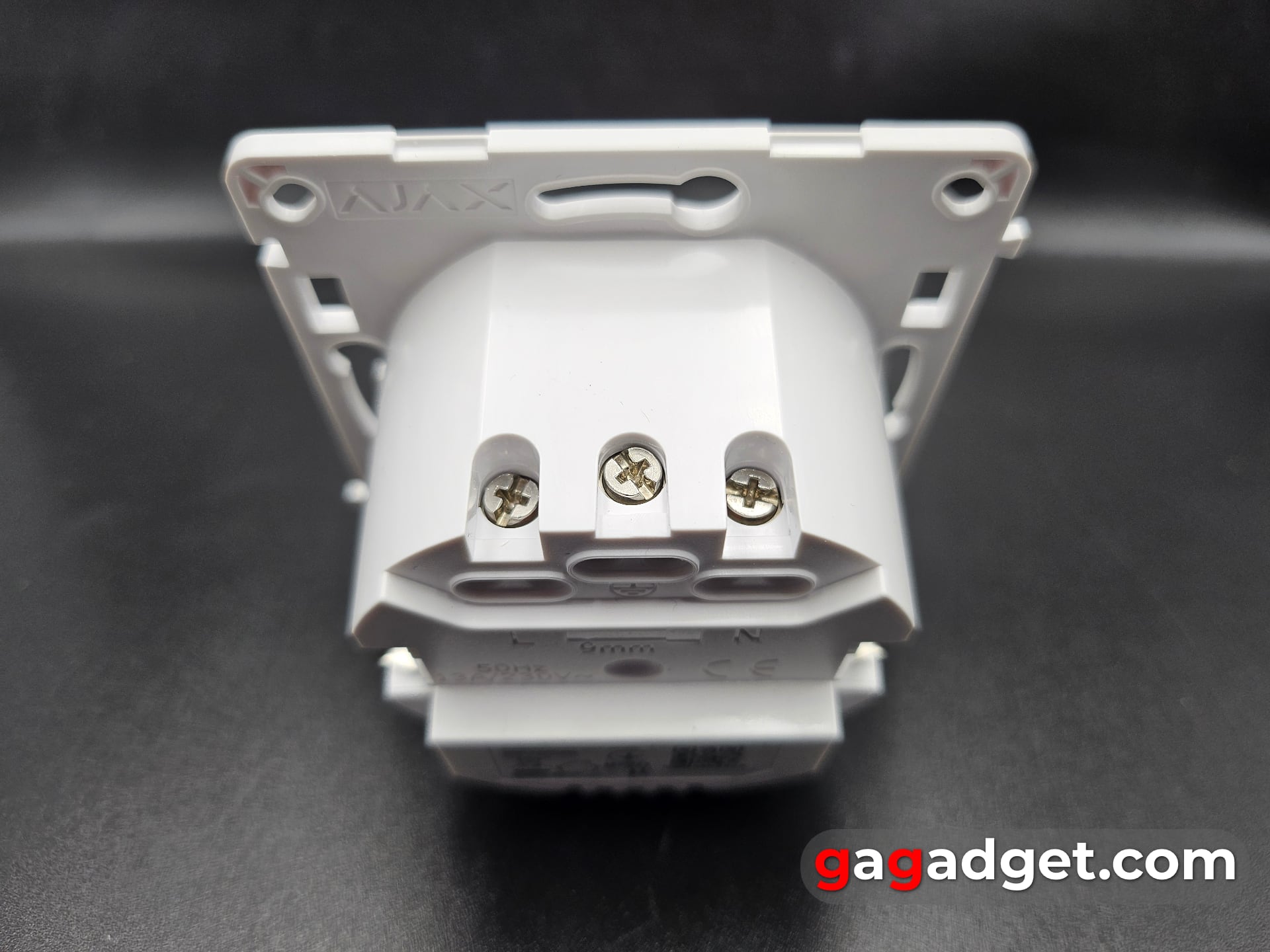

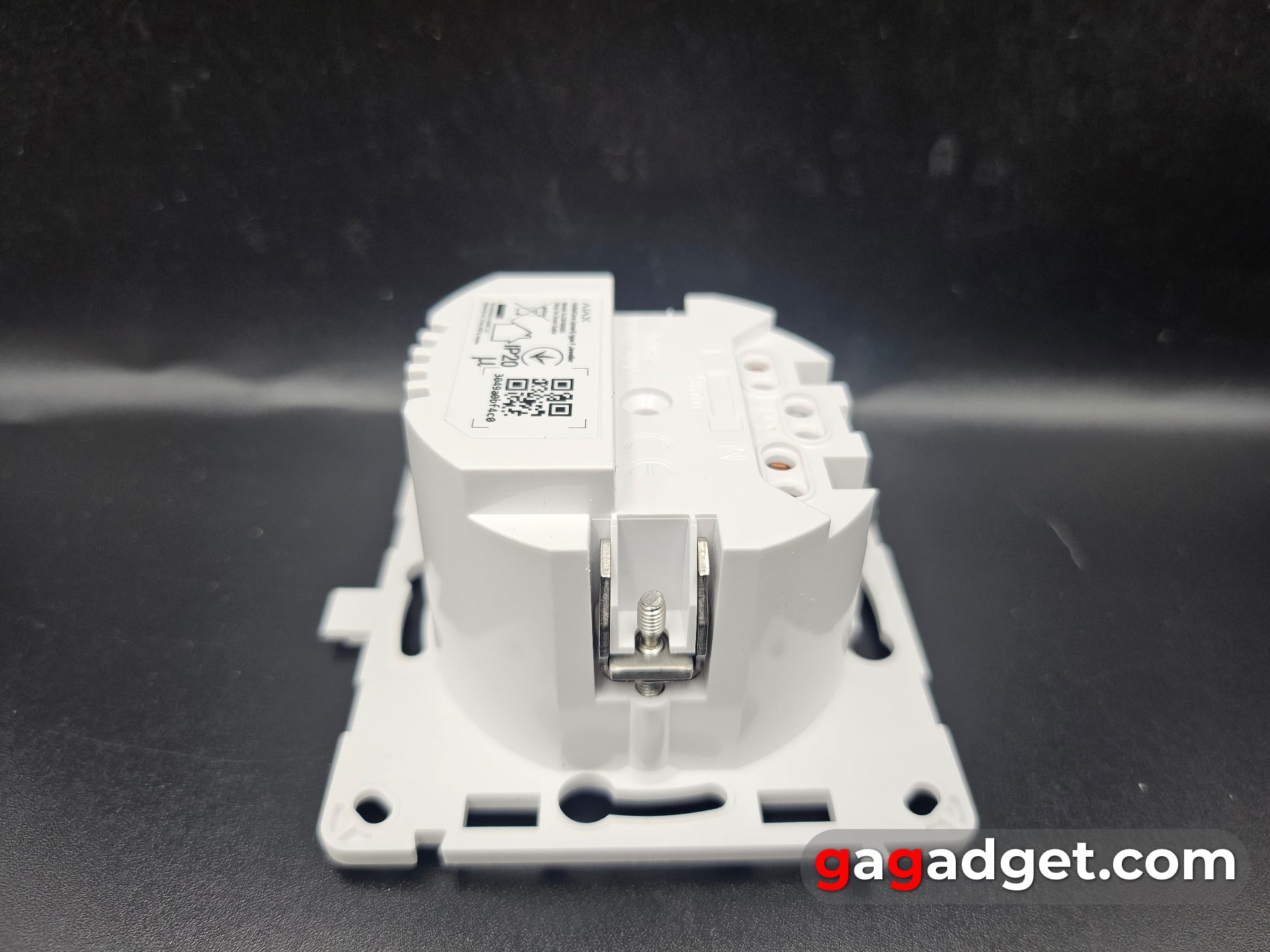

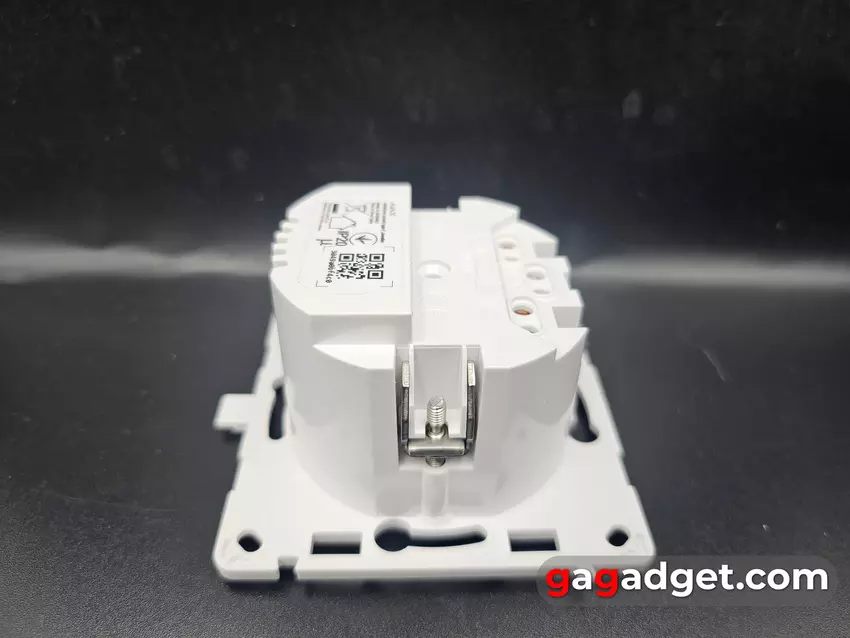

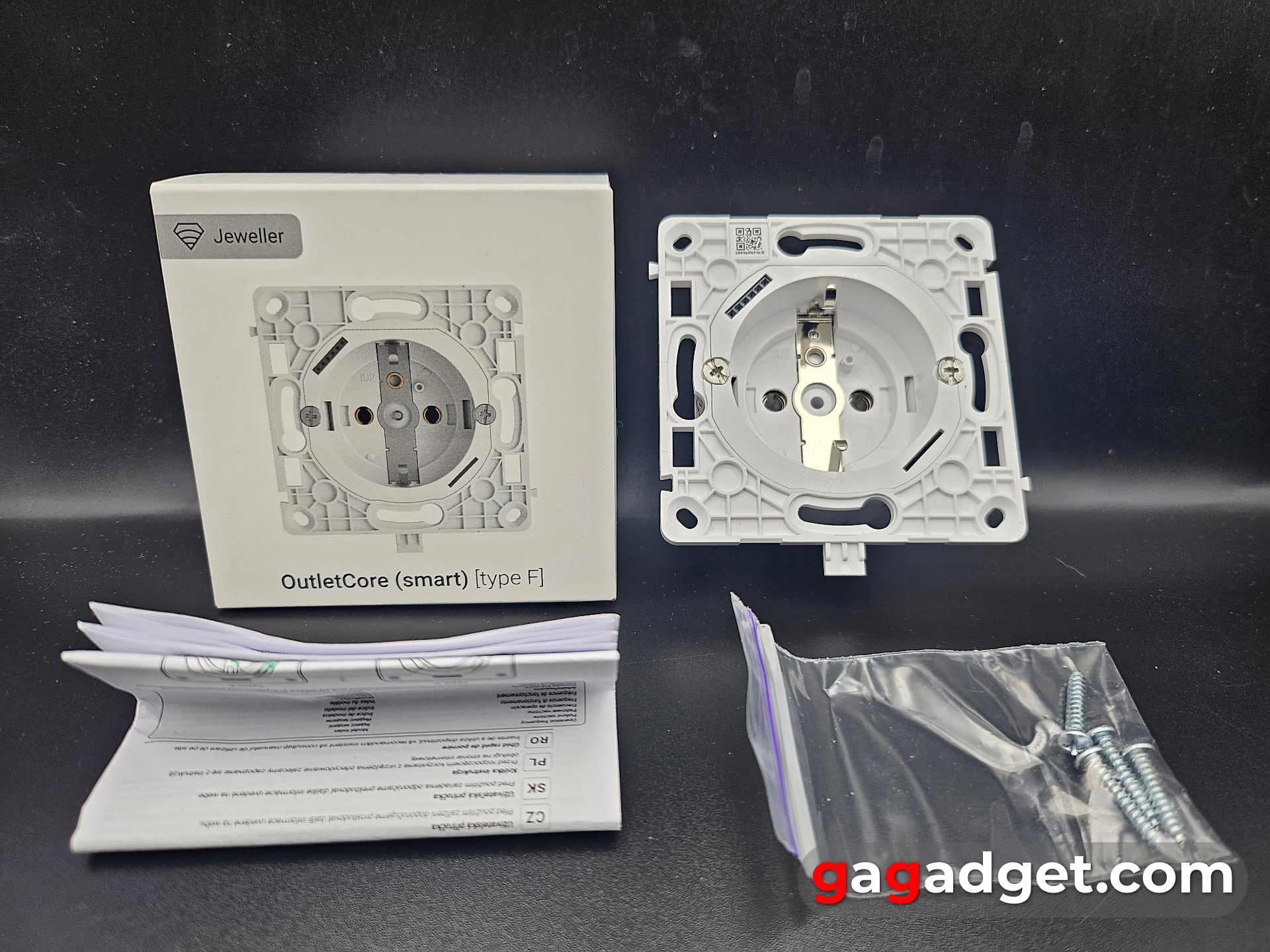

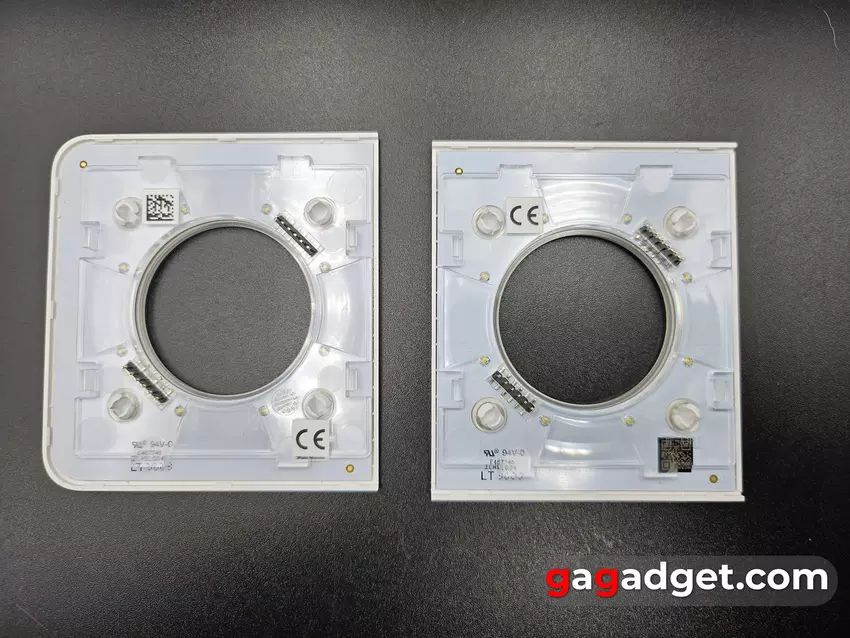

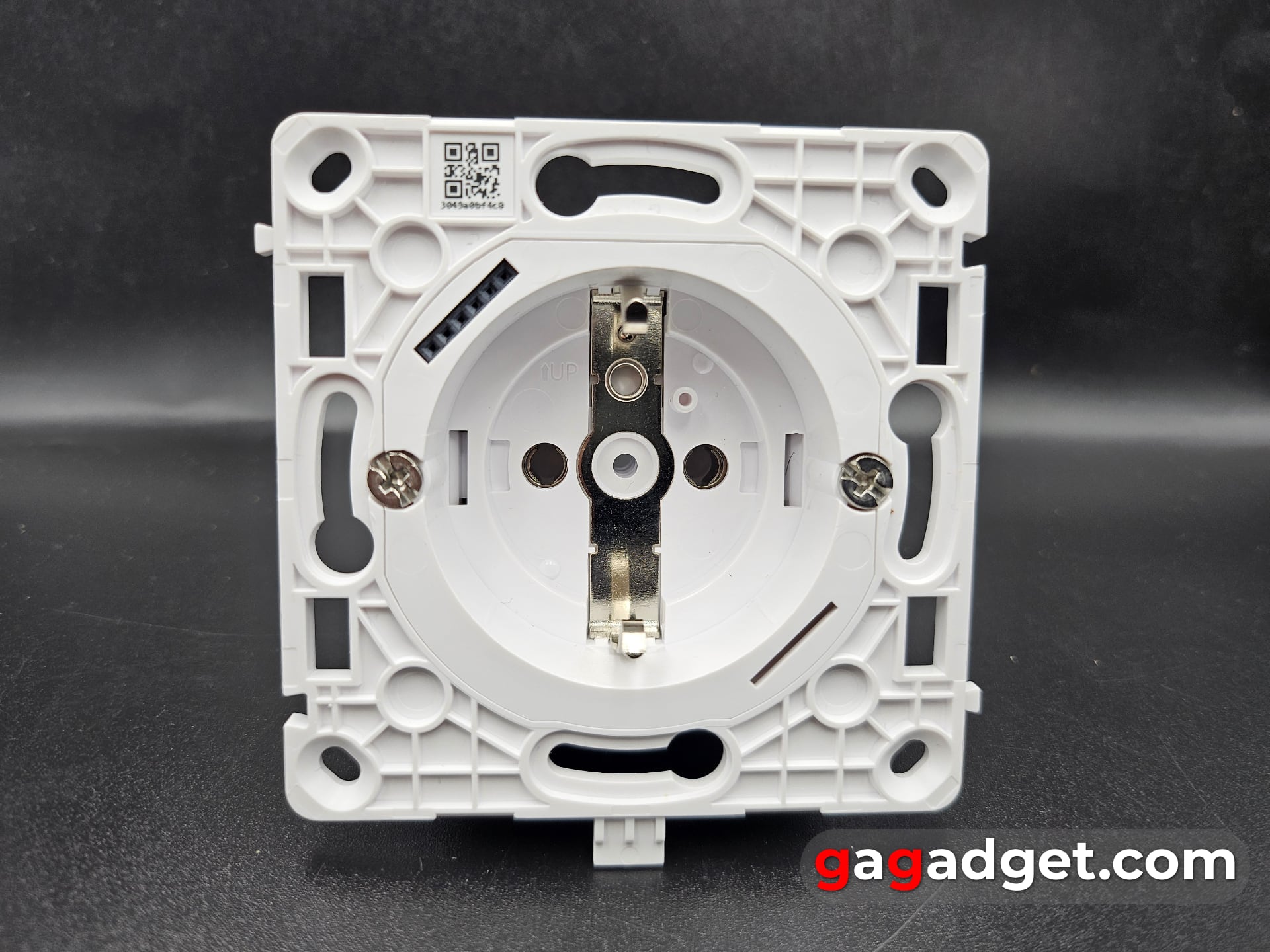

Inteligentne gniazda Ajax Outlet mają na naszym rynku dodatkowe oznaczenie [typ F], ponieważ oprócz europejskich są jeszcze inne standardy i kraje, w których firma również produkuje swoje produkty. Wszystko również wygląda na niezawodne i trwałe. Gniazdo, podobnie jak przełącznik, składa się z dwóch części: gniazda OutletCore i panelu zewnętrznego zwanego pokrywą.

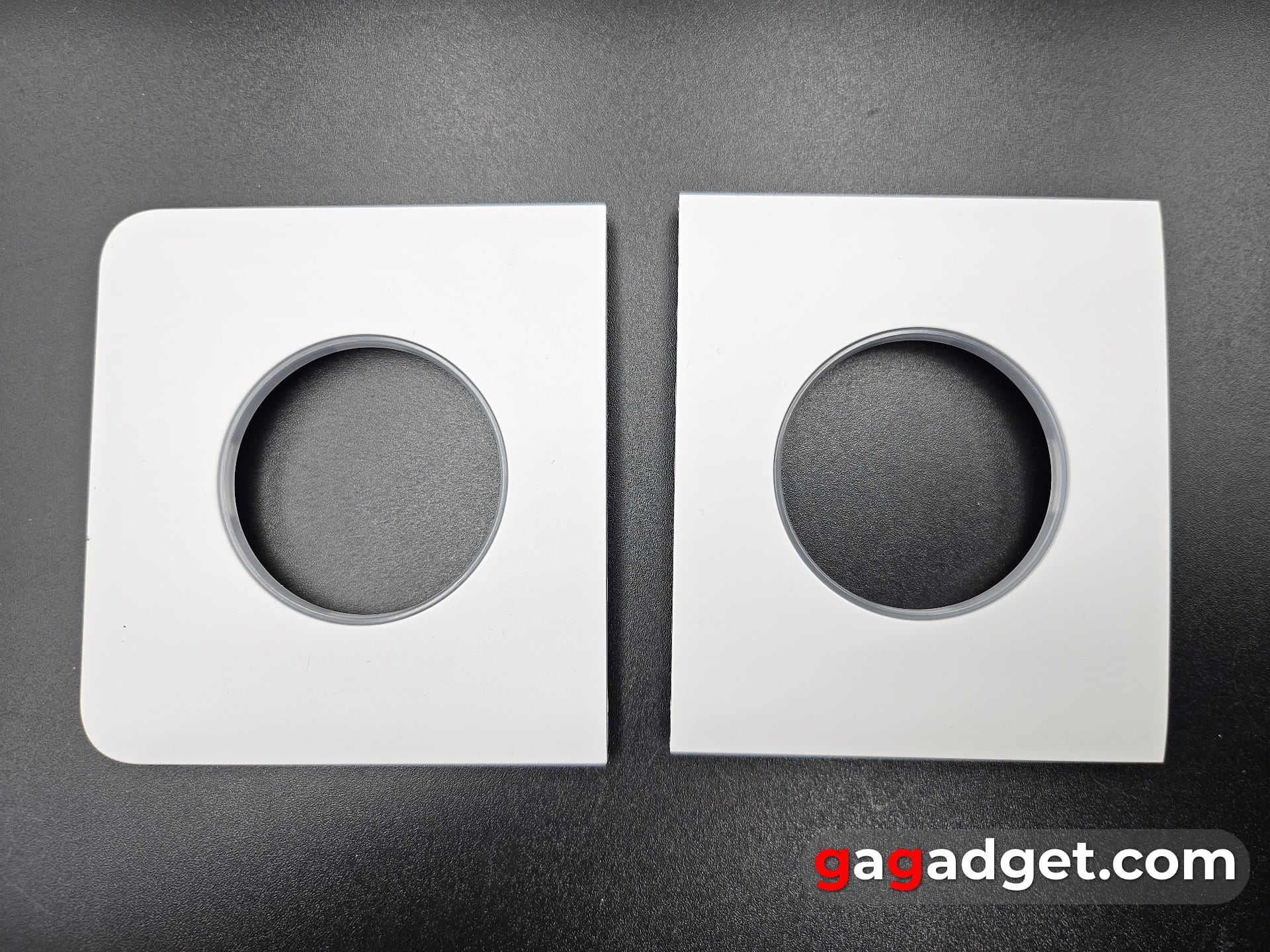

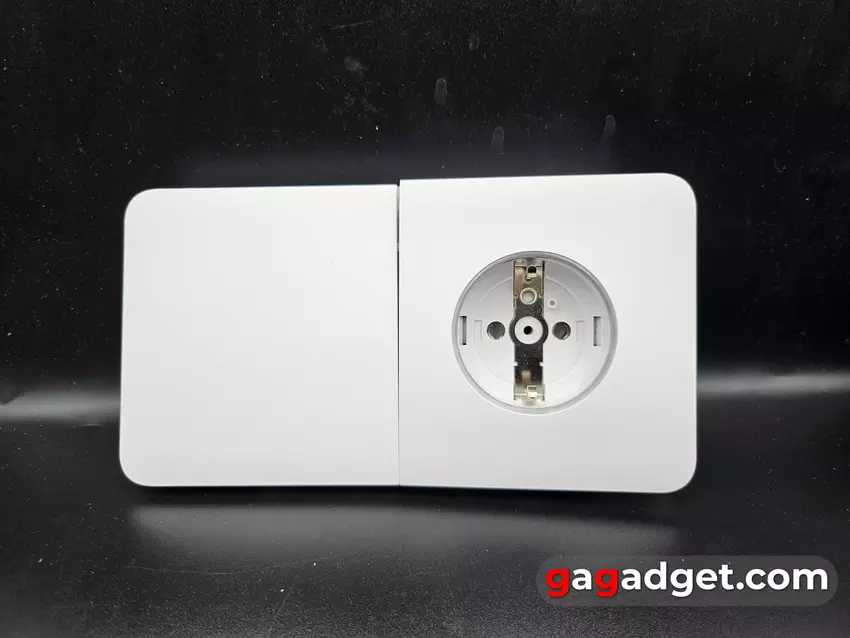

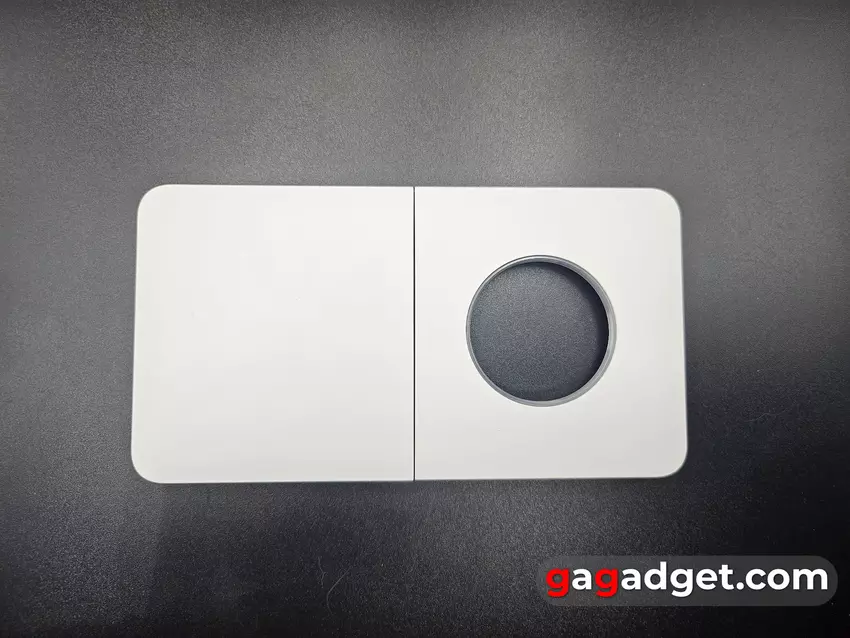

Odpowiednio, panele zewnętrzne są również dostępne w oddzielnych SoloCoverach (nie mam żadnego), centralnym (CenterCover) ibocznym (SideCover). Są one instalowane w tych samych ramkach co przełączniki i wyglądają organicznie obok przełączników (dlatego je kupiłem):
Dla tych, którzy chcą dowiedzieć się więcej
Co jest ciekawego w Ajax Outlet?
- Przycisk dotykowy (w lewym górnym rogu) do ręcznego odłączania gniazda
- Wskaźnik LED bieżącego obciążenia
- Monitorowanie zużycia energii elektrycznej w aplikacji, dane są przechowywane we wbudowanej nieulotnej pamięci gniazda
- Ochrona przeciwprzepięciowa - przerywa zasilanie urządzeń elektrycznych, gdy napięcie spadnie lub przekroczy 3 kW
- Automatycznie wyłącza się po aktywacji trybu uzbrojonego
- Zużywa mniej niż 1,5 W (jest to średnie zużycie)
Krok 5: instalacja i nowe wyzwania

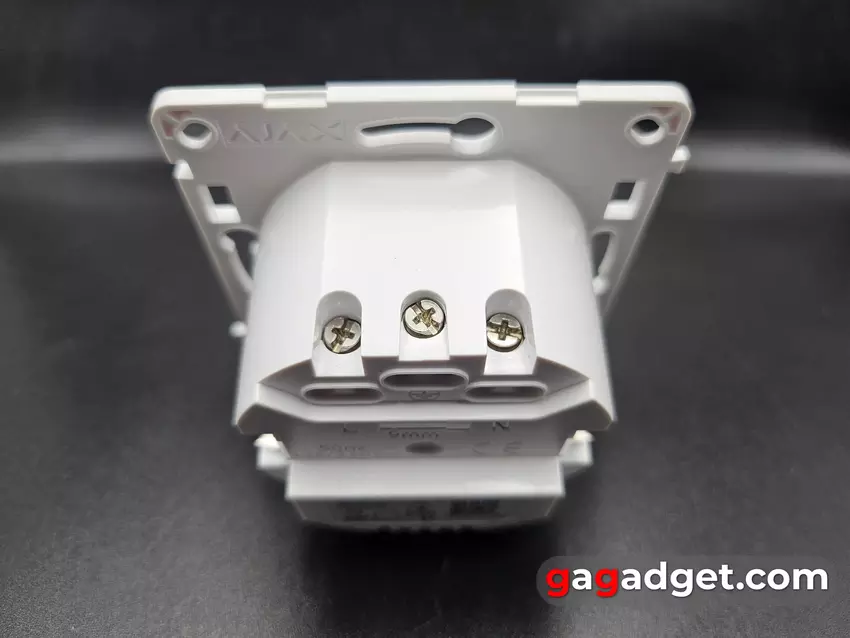

Przełączniki i gniazda są dostarczane z zestawem instalacyjnym. Można powiedzieć, że instalacja nie różni się od instalacji konwencjonalnych przełączników i gniazd. Jedyną różnicą jest to, że Ajax LightSwitch nie wymaga przewodu neutralnego do podłączenia.

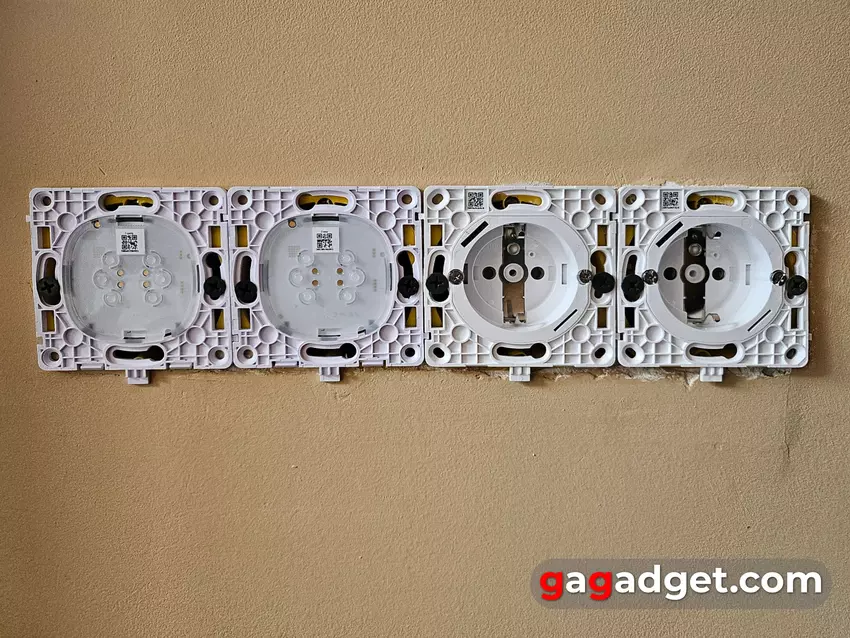

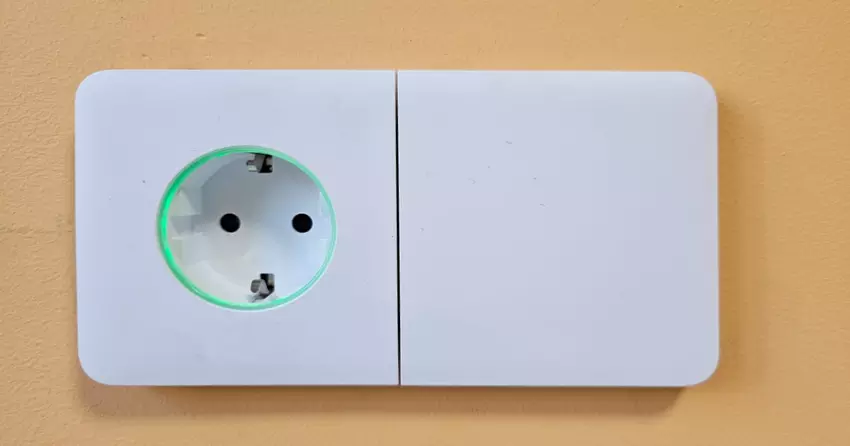

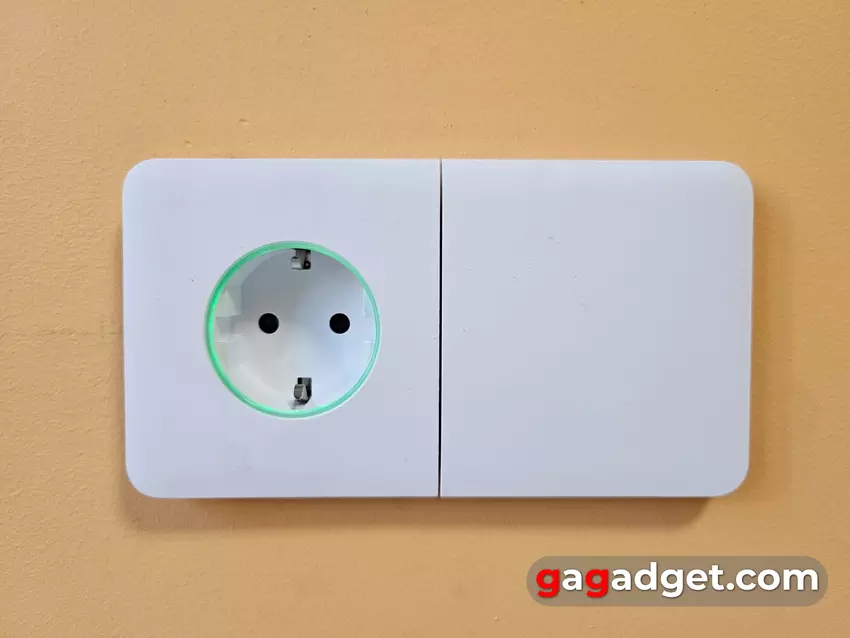

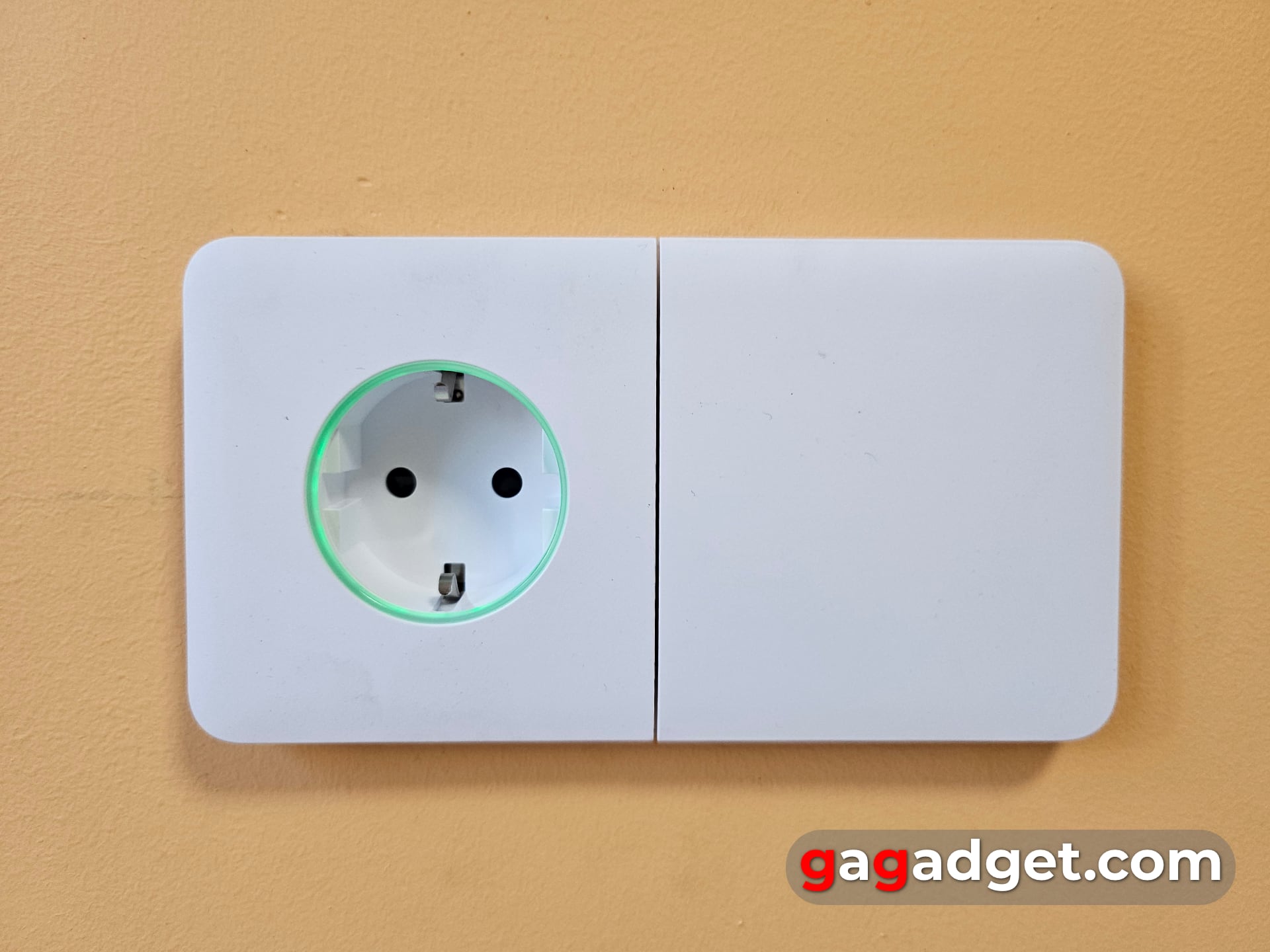

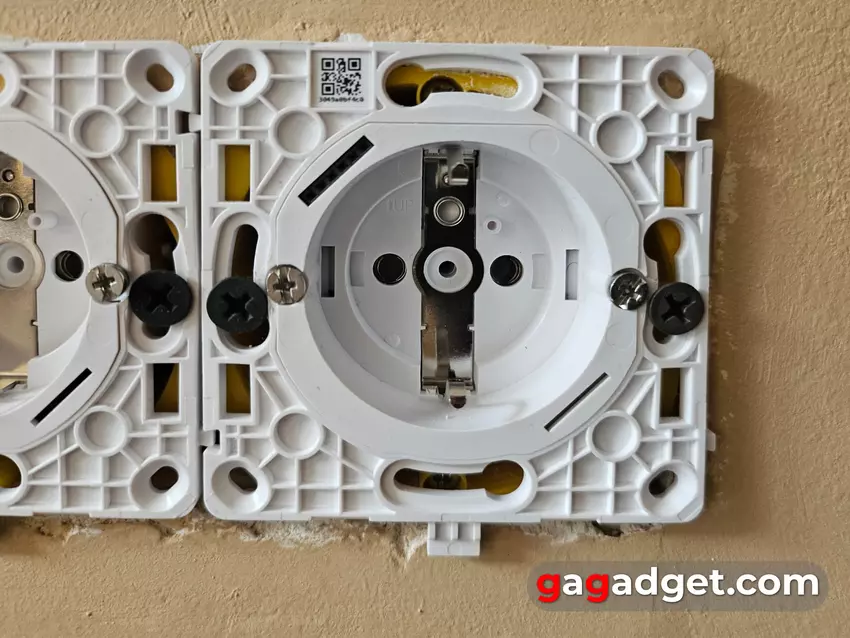

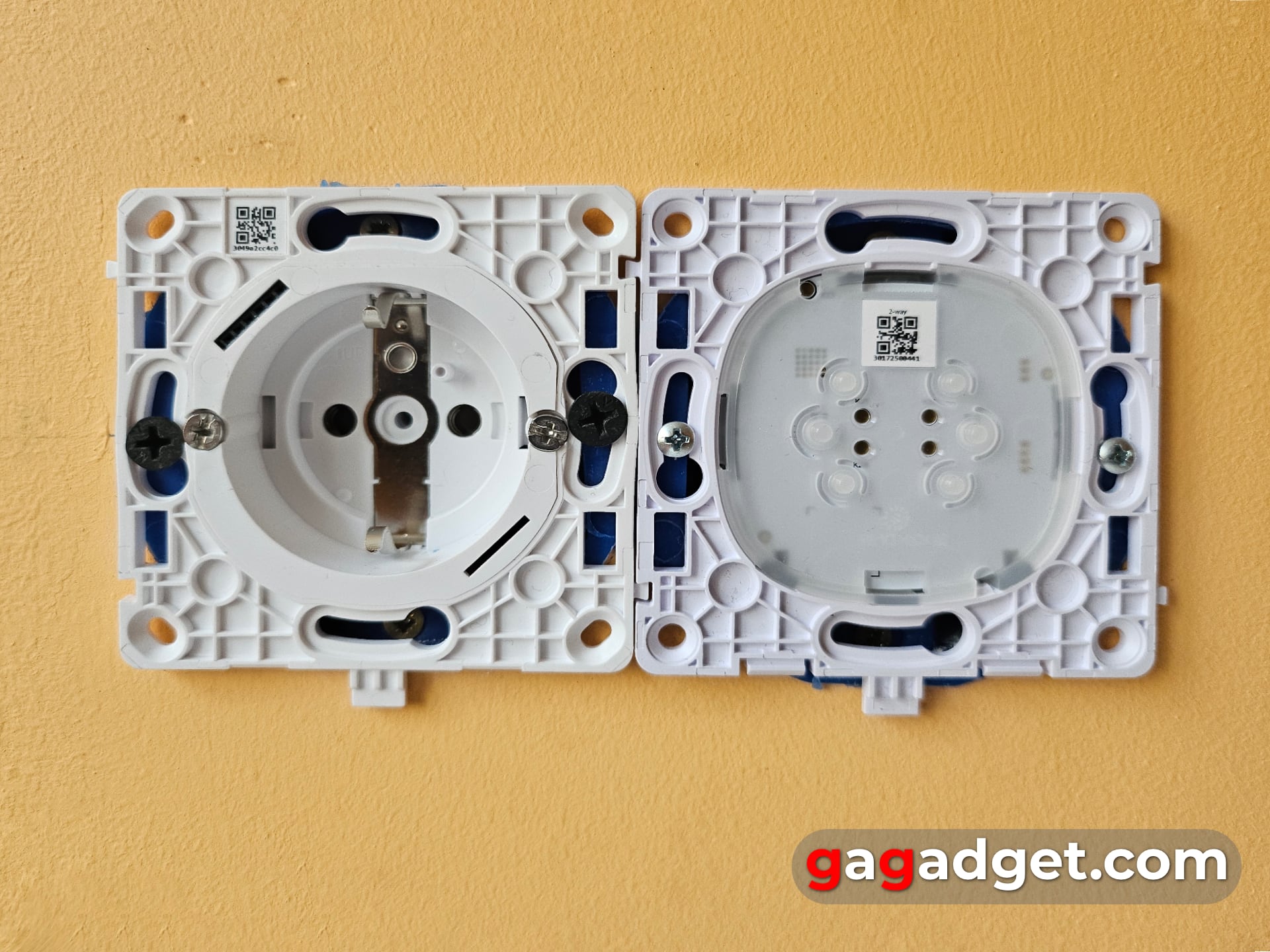

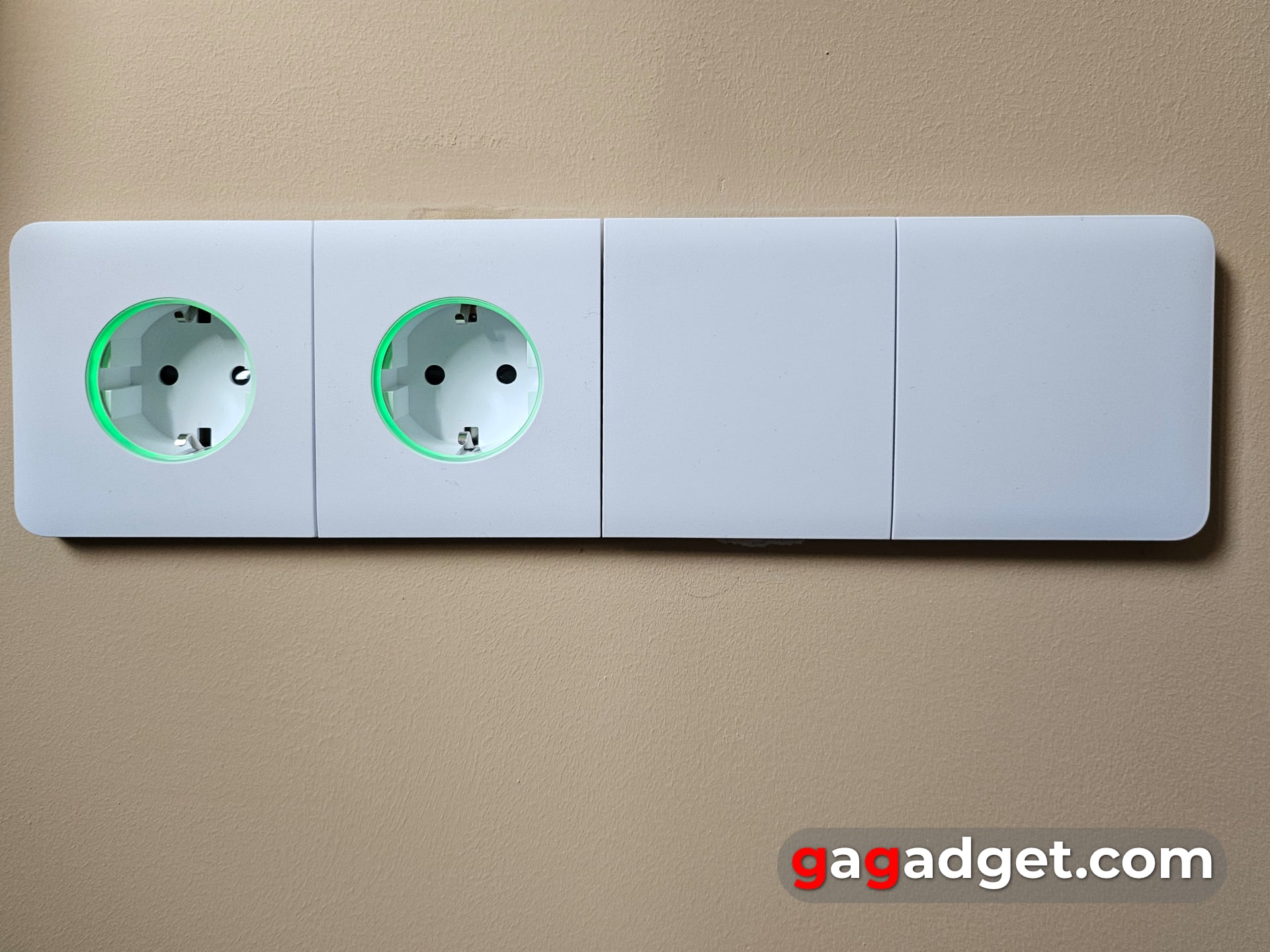

Wizualnie gniazda i przełączniki zainstalowane i jeszcze niepodłączone do panelu sterowania wyglądają następująco. Jest to zespół gniazdo-włącznik oraz zespół 2 gniazd i dwóch włączników (do kinkietów i oświetlenia sypialni - ja mam dwa po lewej i prawej stronie łóżka z lustrzanym odbiciem urządzeń).
Dla tych, którzy chcą dowiedzieć się więcej
Podczas instalacji przełączników przelotowych w sypialni pojawił się kolejny problem: Ajax LightSwitch 2-way może działać tylko w parach. Musiałem umieścić trzy takie przełączniki w sypialni - jeden przy wejściu do pokoju i dwa po każdej stronie łóżka (dla każdego użytkownika). Na chwilę obecną przełącznik przelotowy Ajax LightSwitch nie może być trzecim przełącznikiem, więc sam producent zaleca stosowanie przełączników przelotowych innych firm w takich przypadkach. Dlatego jeden z piętnastu przełączników w mieszkaniu pozostał analogowy i wcale nie inteligentny. I musiałem zmienić tytuł. Jednak producent już pracuje nad takim rozwiązaniem.

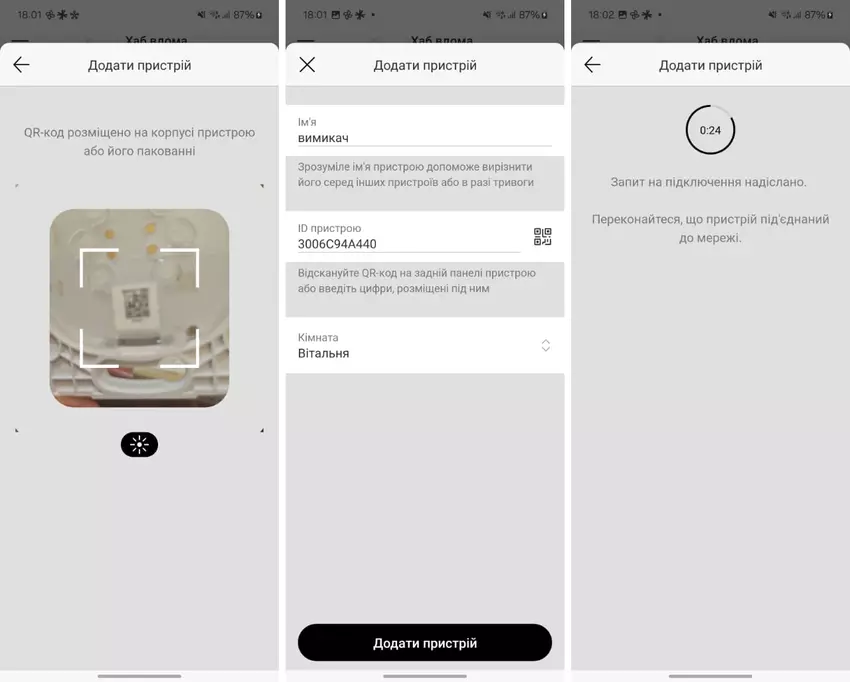

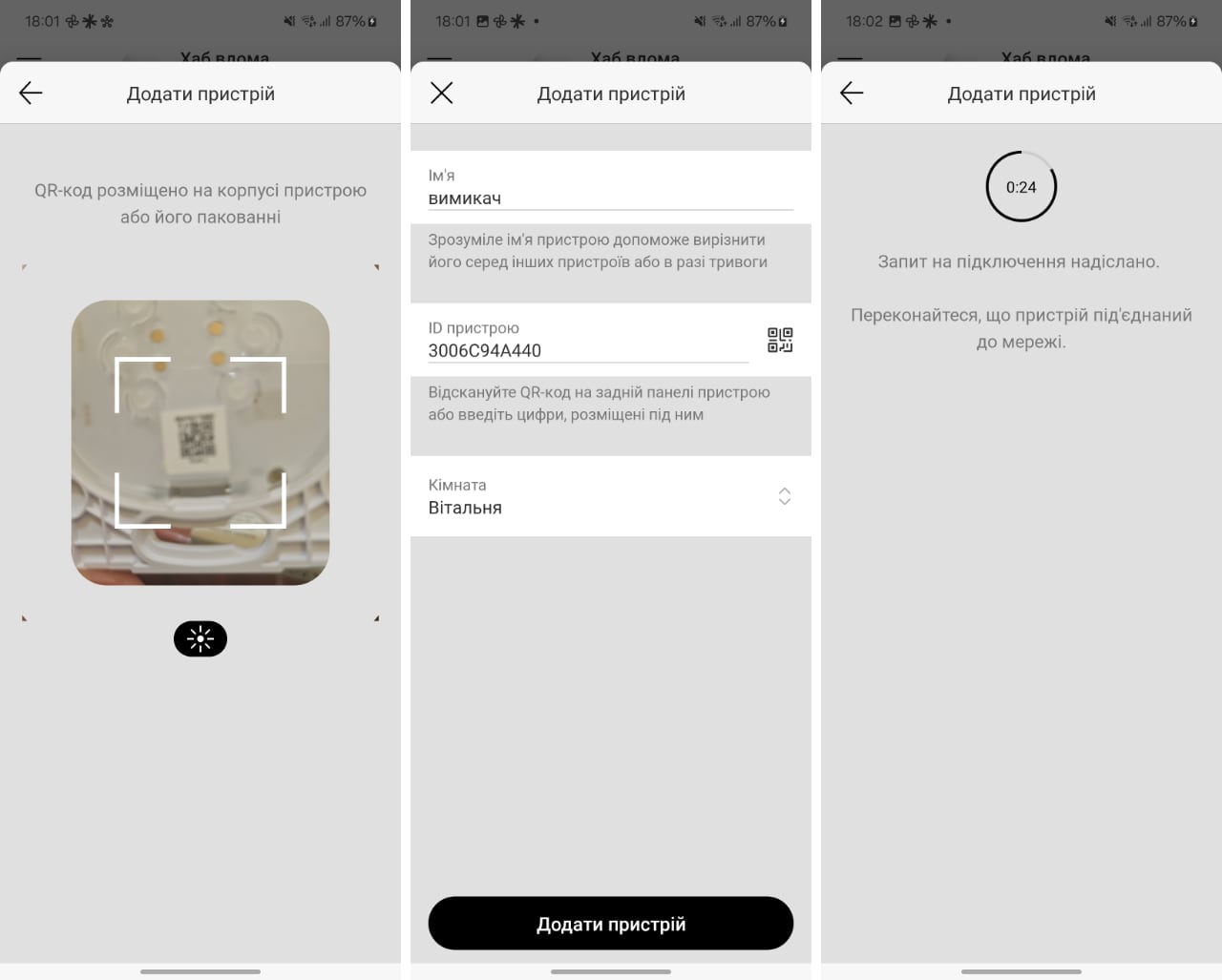

Gniazdko lub włącznik można dodać do aplikacji jak każde inne urządzenie Ajax: po podłączeniu gniazdka lub włącznika (muszą być zasilane) należy wybrać odpowiednią pozycję w menu i zeskanować kod QR. Jedyna różnica polega na tym, że gniazdo jest dodawane natychmiast, a aby podłączyć przełącznik do jednostki centralnej, należy zainstalować Button, ponieważ antena radiowa znajduje się w nim.
Krok 6: cieszenie się użytkowaniem

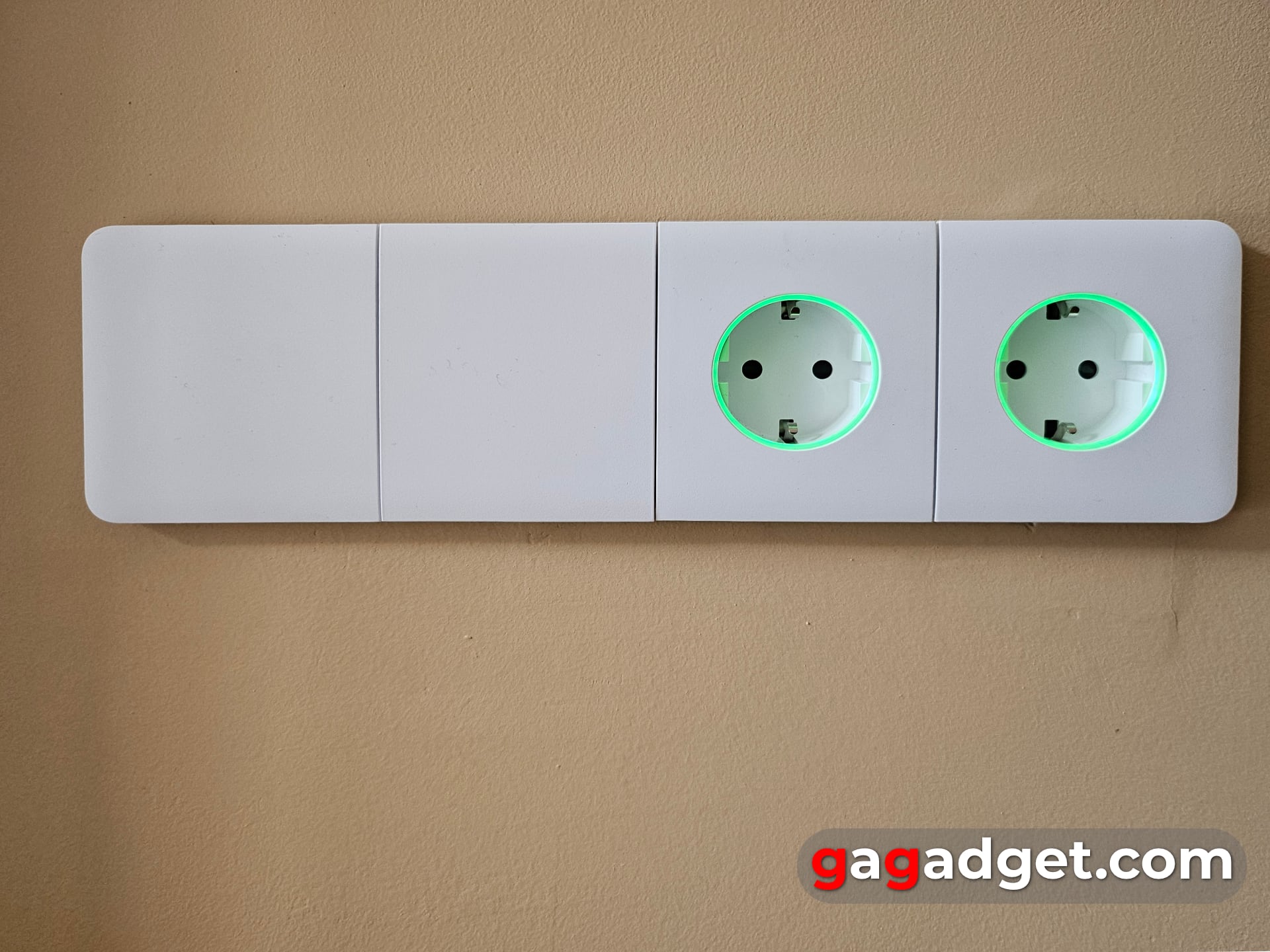

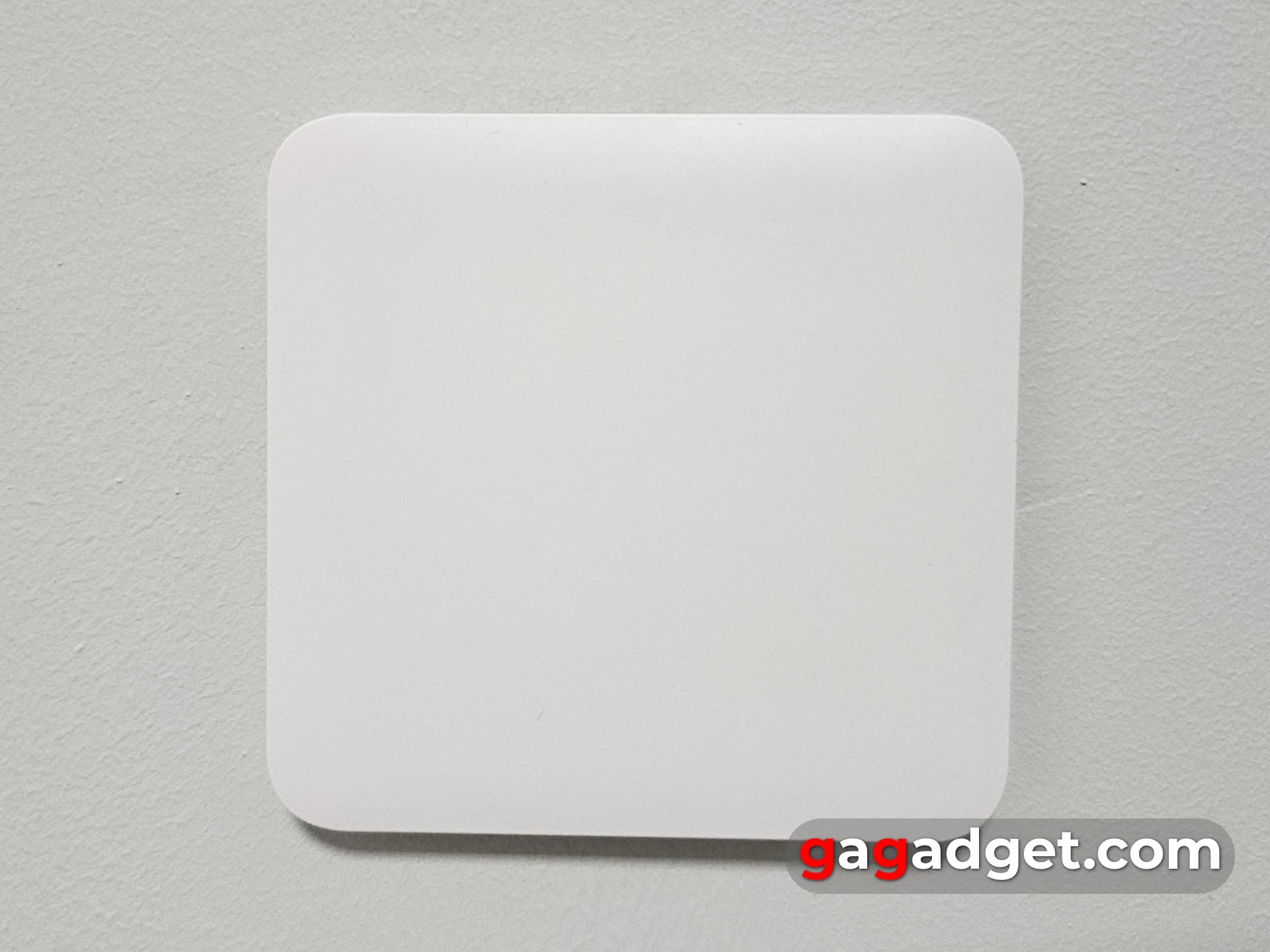

Po zainstalowaniu i podłączeniu wszystkich gniazd i przełączników wygląd wygląda następująco:

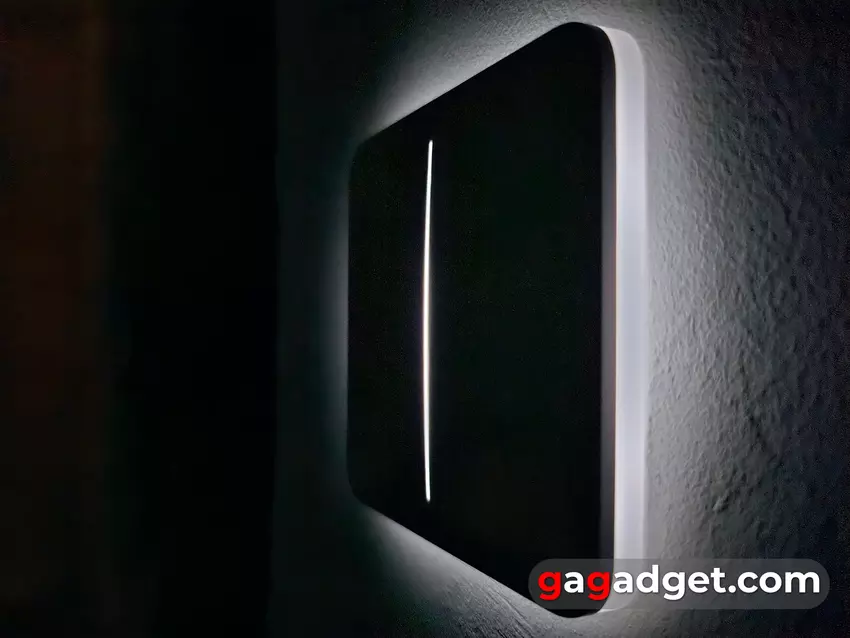

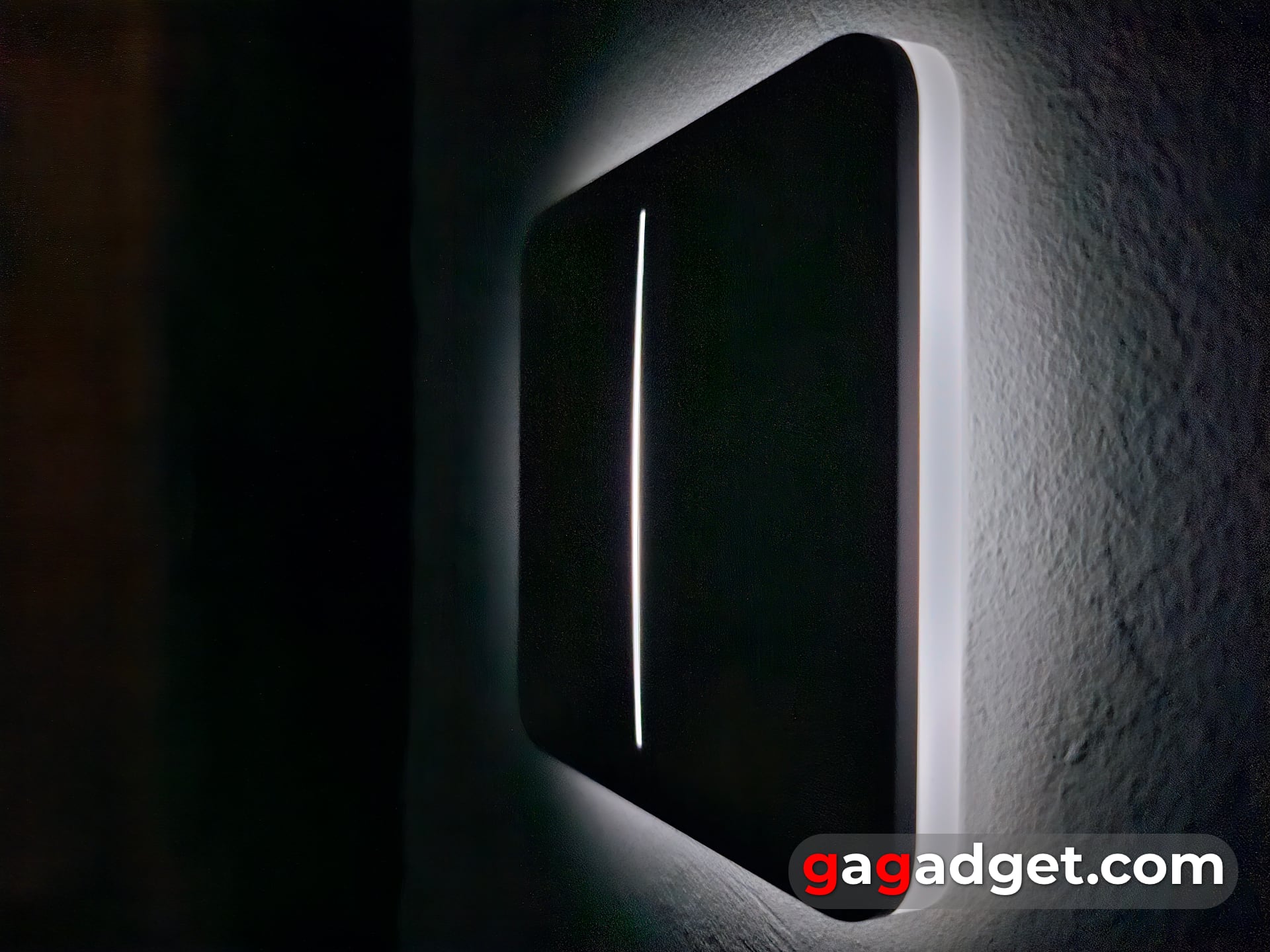

Oświetlenie LED w nocy

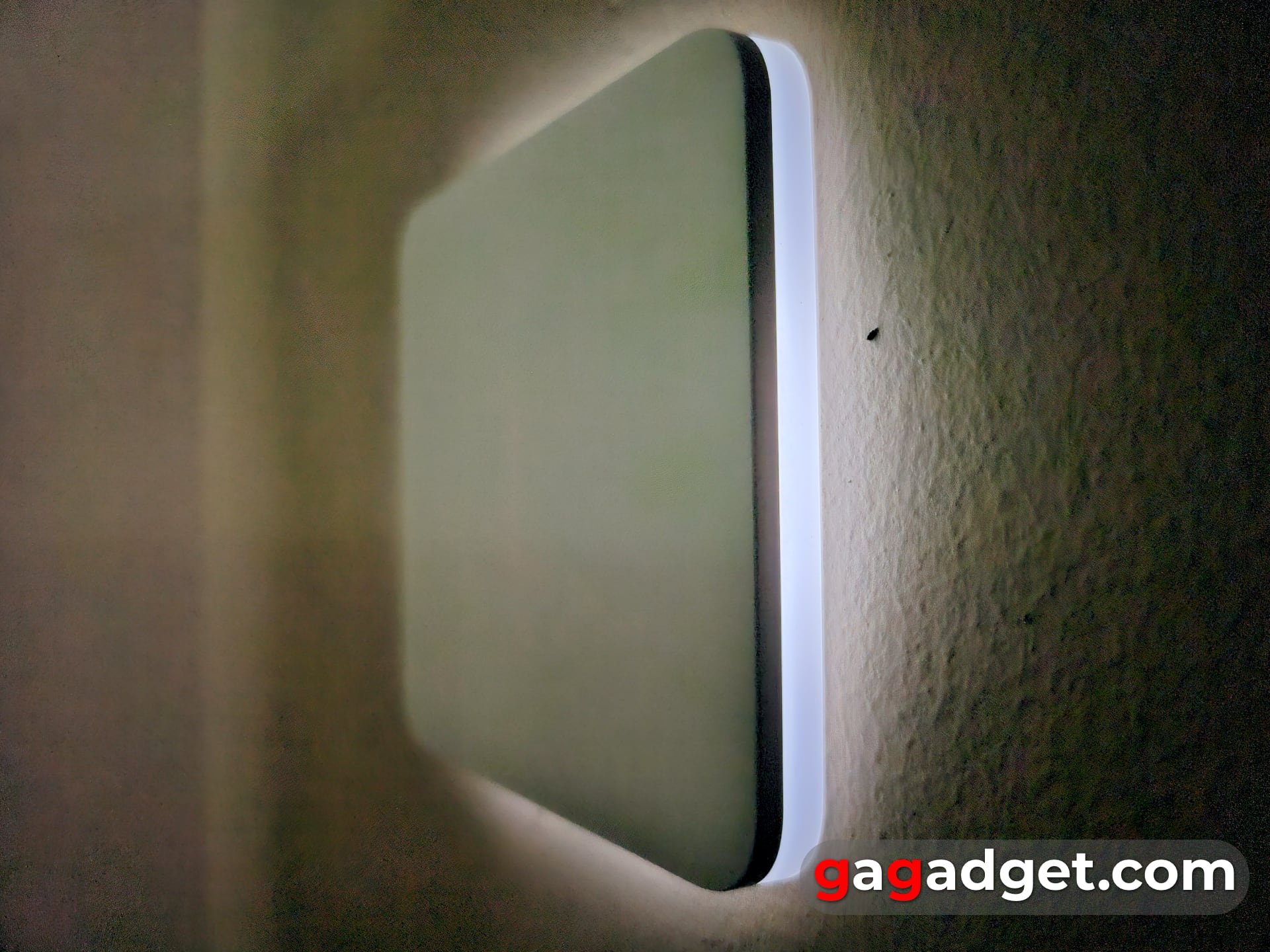

Przełączniki Ajax LightSwitch posiadają podświetlenie LED, dzięki czemu są zawsze widoczne nawet w całkowitej ciemności. Okazało się to zaskakująco wygodne i dodaje domowi dodatkowego komfortu i przytulności. Ponadto dziecko nie boi się chodzić po korytarzu w nocy i od razu widzi, gdzie włączyć światło.
Sterowanie bezdotykowe
Panel dotykowy przełączników działa nawet po podniesieniu ręki - w zasadzie nie trzeba dotykać przełącznika.

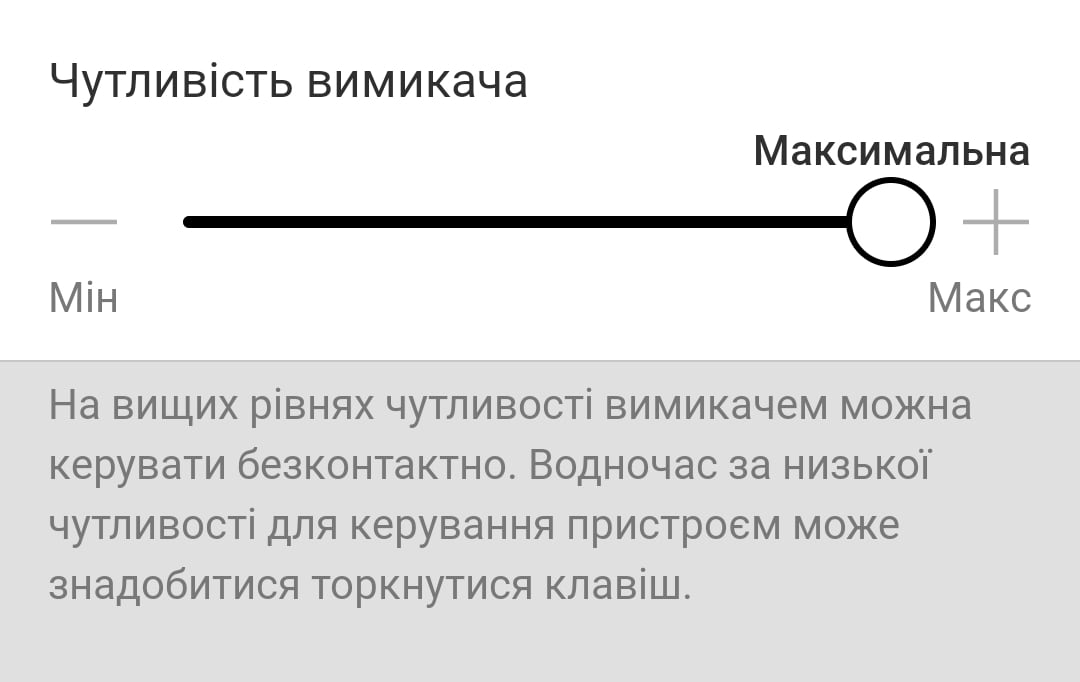

Poziom czułości czujnika można regulować w aplikacji. Ustawiłem go na maksimum, ponieważ lubię sterować oświetleniem bezdotykowo. Podoba mi się również to, że w ten sposób przełącznik jest mniej brudny i nie wymaga dodatkowej konserwacji.
W lewym rogu panelu przełącznika znajdują się oddzielne strefy dotykowe - można ich tylko dotknąć (obejrzyj wideo, aby zobaczyć, jak to działa):
Co jeszcze można zrobić z przełącznikiem w aplikacji Ajax?

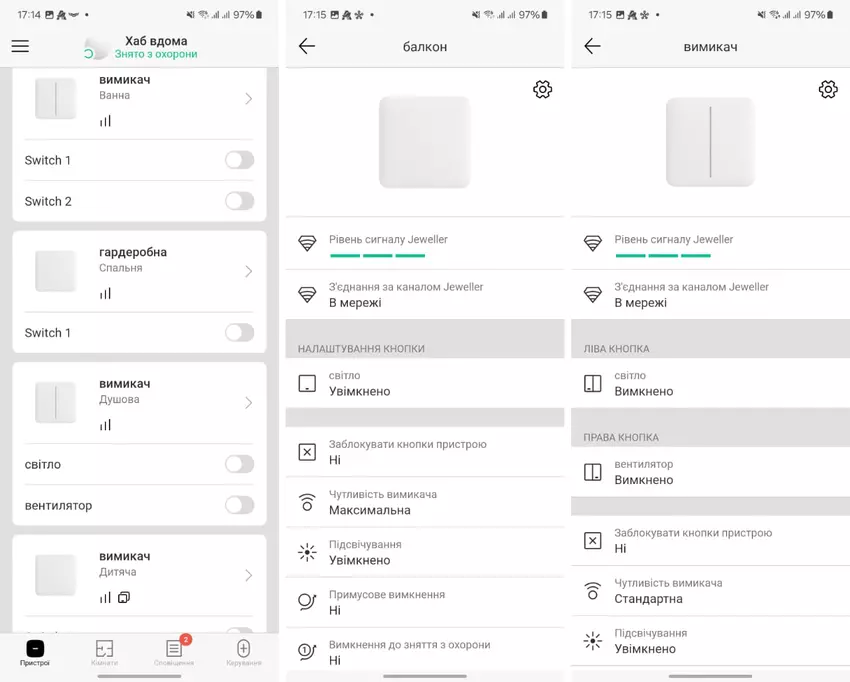

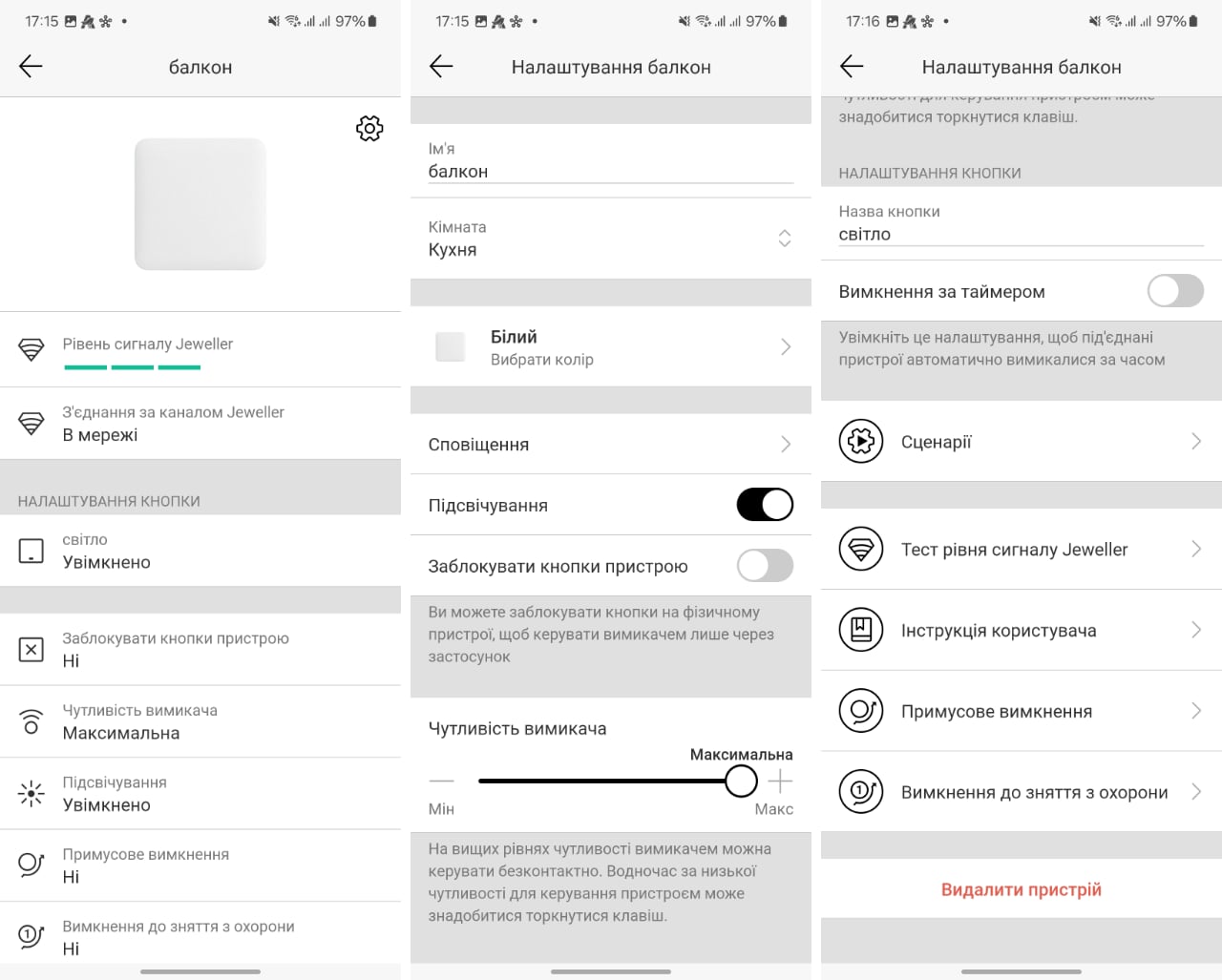

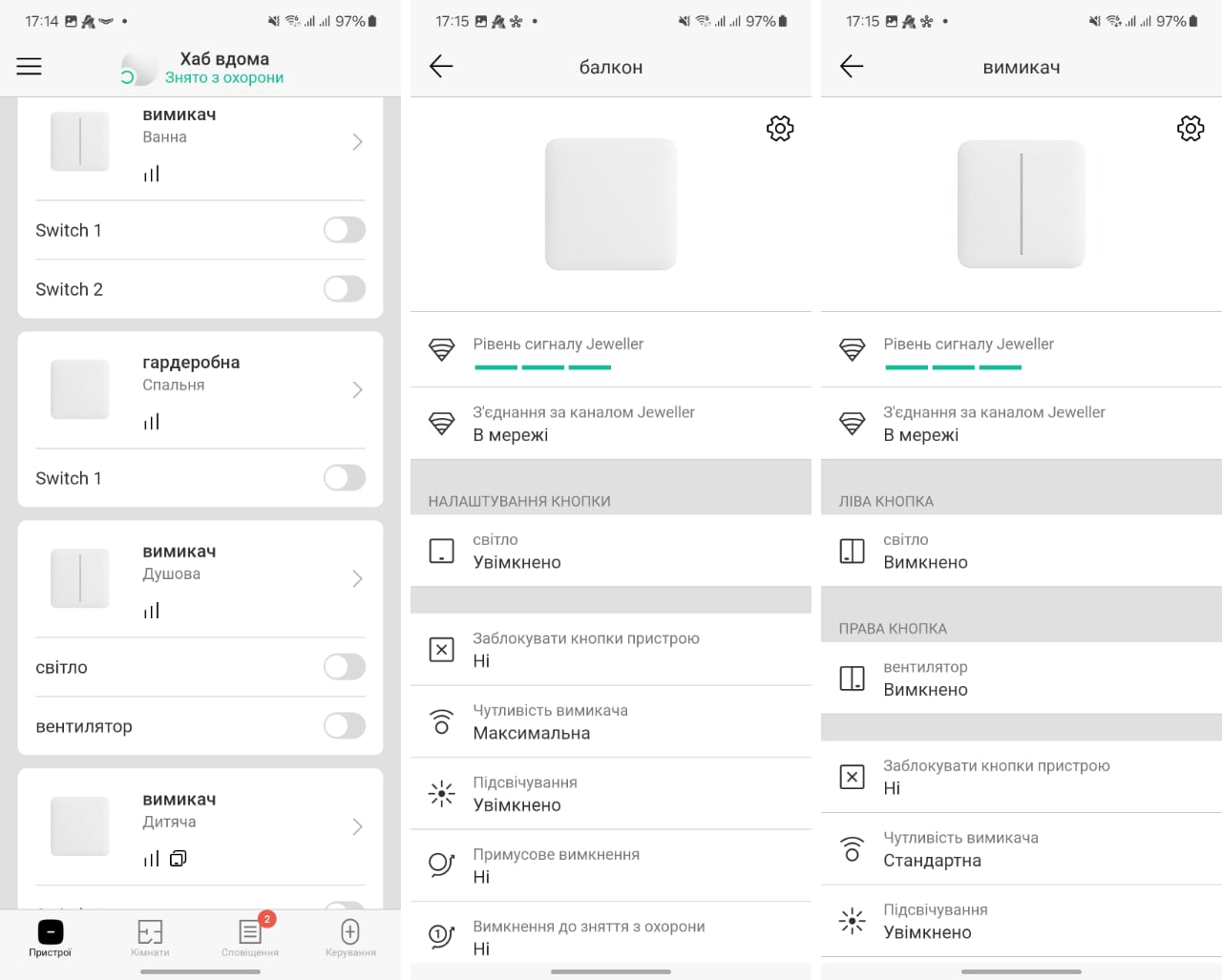

Na koniec wszystkie przełączniki zostały podłączone i dodane do aplikacji Ajax. Teraz w ustawieniach każdego urządzenia można nadać mu osobną nazwę i nazwać każdy przełącznik (w przypadku sparowanych urządzeń można określić dwie nazwy - na przykład mam światło i wentylator).

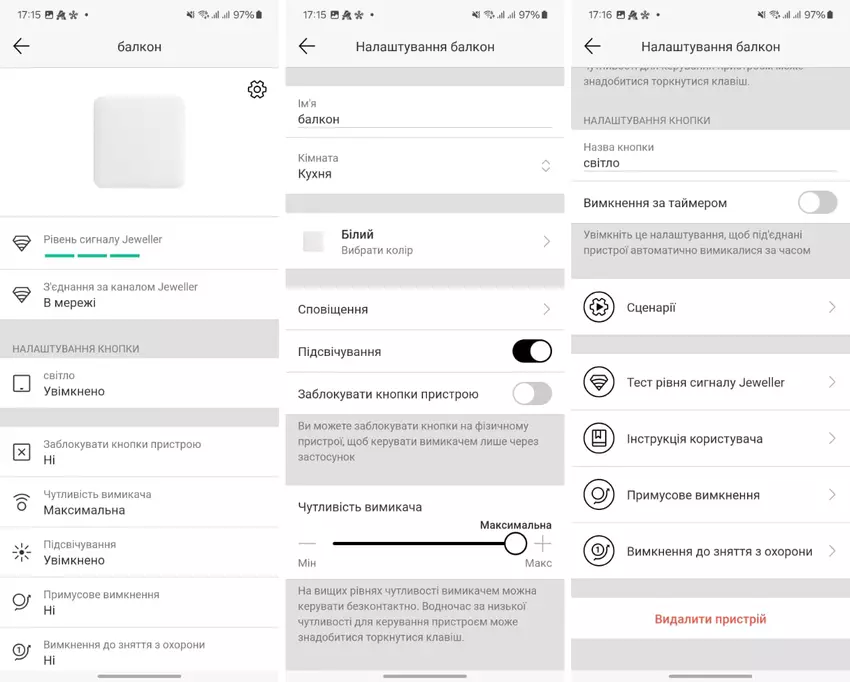

Reszta ustawień przełącznika pozwala dodać komfort i uzyskać wszystkie zalety nowoczesnych inteligentnych urządzeń domowych:

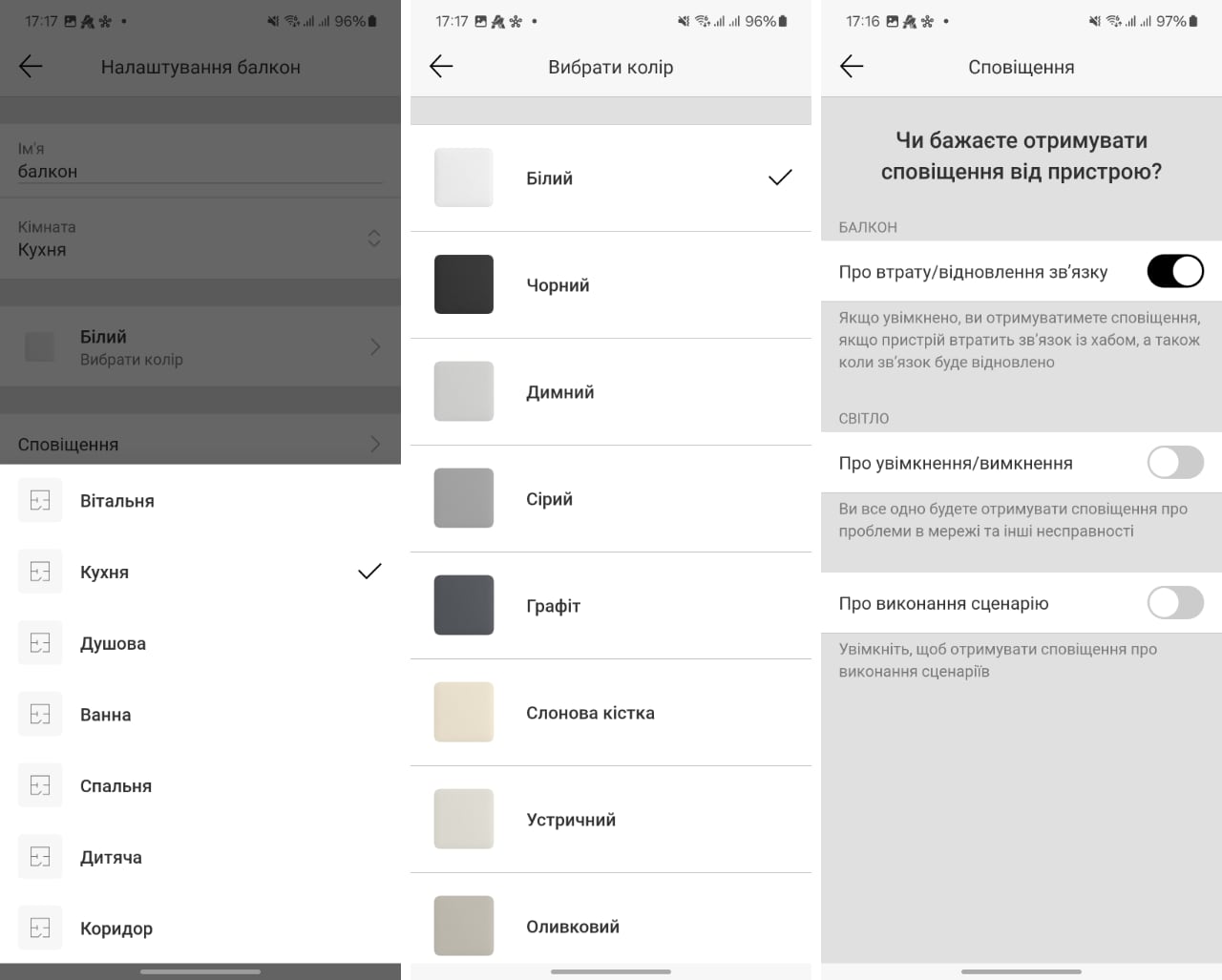

Możesz zmienić pomieszczenia urządzeń, wybrać kolor przełącznika (wpływa to tylko na animację w aplikacji - przełącznik wygląda w tym samym kolorze). Można też na przykład wyłączyć powiadomienia z urządzenia, które nie będą wysyłane do aplikacji. Albo zostawić tylko te ważne (ja zostawiłem powiadomienie o utracie łączności, ale podejrzewam, że wyłączę je po pierwszej przerwie w dostawie prądu, bo każdy z przełączników natychmiast je wyśle, a otrzymam ich kilkadziesiąt jednocześnie ze wszystkich urządzeń Ajax).

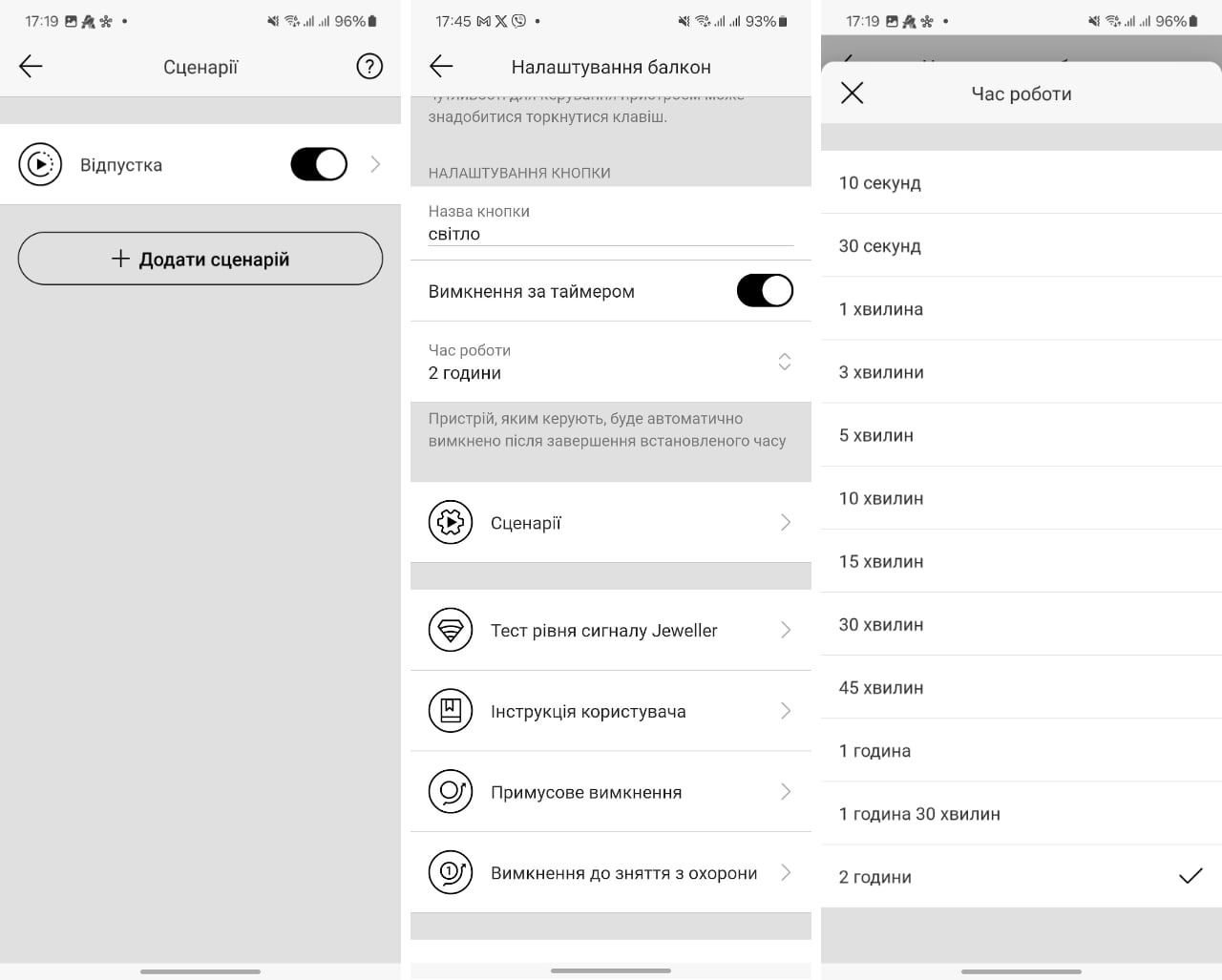

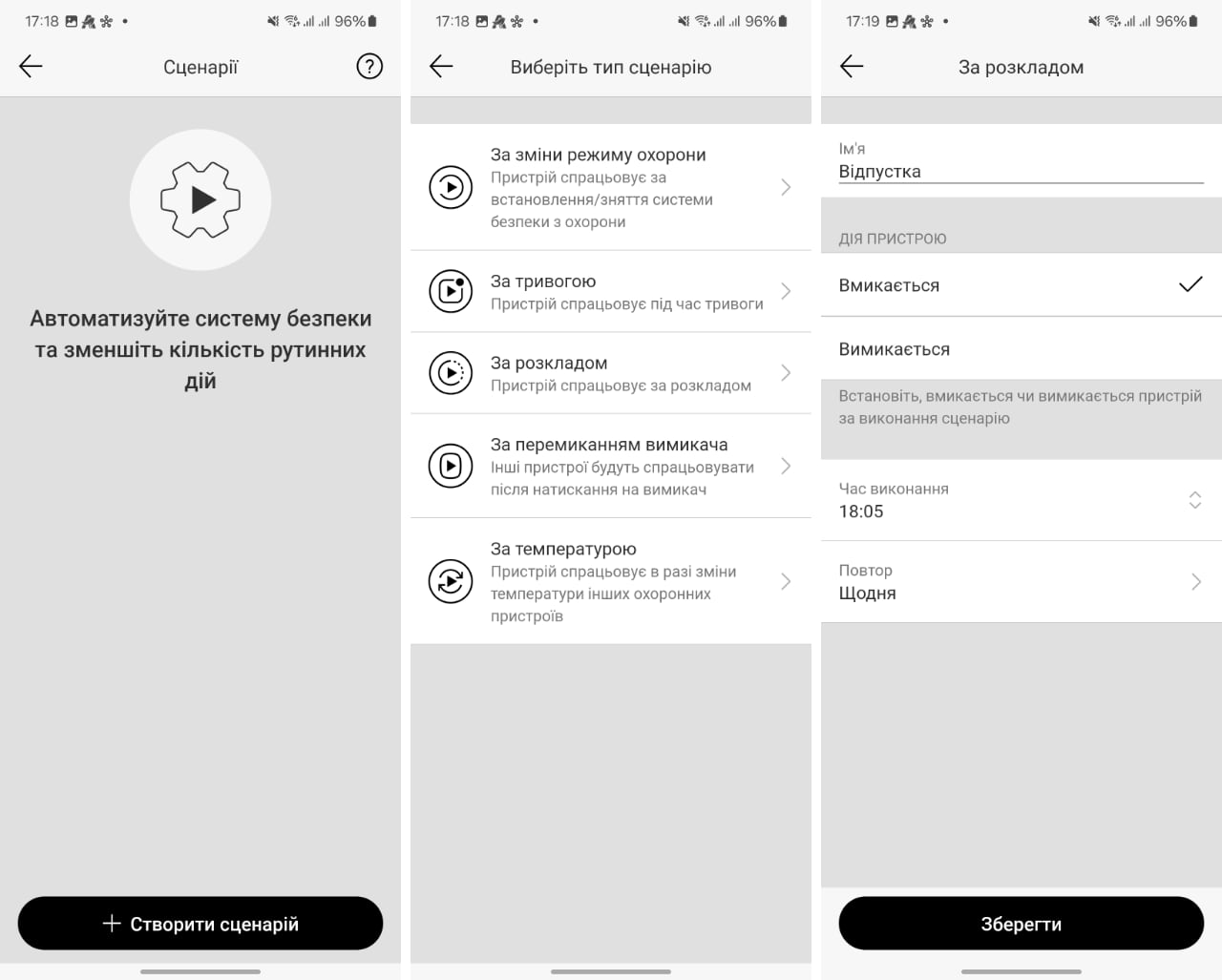

Podobnie jak większość urządzeń Ajax, przełączniki mogą być wykorzystywane w scenariuszach automatyzacji. Można na przykład symulować swoją obecność w domu, gdy jesteśmy na wakacjach. Wystarczy określić czas włączenia, a następnie ustawić timer wyłączenia światła. Ajax oferuje również, na przykład, włączanie świateł we wszystkich pomieszczeniach w przypadku włamania, aby zmylić intruzów. Lub włączenie świateł w przypadku zadziałania czujnika przeciwpożarowego. Chociaż w takich przypadkach, wręcz przeciwnie, wyłączam całą energię elektryczną i w tym celu zainstalowałem WallSwitch, który wyłącza całe zasilanie w mieszkaniu. Aby zapewnić jego prawidłowe działanie (ponieważ może wytrzymać nie więcej niż 13 amperów, całe mieszkanie może zużywać więcej), użyłem również specjalnego urządzenia - stycznika, który już odcina całe zasilanie w mieszkaniu za pomocą automatycznego polecenia z WallSwitch w przypadku alarmu pożarowego.
