Kosmiczny przełom: Microchip wprowadza DSA504RT - jeden chip zamiast wielu komponentów dla misji w kosmosie!

W kosmosie nikt nie usłyszy twojego krzyku, ale jeśli tam "poleci" generator taktowania, to krzyczeć będą już inżynierowie w centrum kontroli lotów. Firma Microchip Technology postanowiła zabezpieczyć deweloperów systemów aerokosmicznych i obronnych, prezentując DSA504RT - rozwiązanie zastępujące cały zestaw dyskretnych komponentów jednym kompaktowym chipem. To nie jest tylko próba oszczędzenia miejsca na płycie, ale strategiczny krok na rzecz zwiększenia niezawodności tam, gdzie naprawa jest niemożliwa z definicji.

Zamiast całej garści oscylatorów

Głównym problemem nowoczesnych złożonych systemów jest nadmierna liczba oddzielnych generatorów, buforów i syntezatorów. Każdy taki element dodaje masy, zużywa energię i, co najważniejsze, staje się potencjalnym punktem awarii. DSA504RT oferuje inne podejście: zintegrowany system generuje do sześciu niezależnych częstotliwości wyjściowych z jednego źródła odniesienia. To pozwala radykalnie poprawić wskaźnik FIT (Failures In Time), który odzwierciedla oczekiwaną liczbę awarii na miliard godzin pracy.

U podstaw architektury leży analogowa fazowa pętla synchronizacji (APLL). Działa ona w połączeniu z dwoma dzielnikami częstotliwości o współczynniku dzielnika ułamkowego i dwoma o współczynniku dzielnika całkowitego. Taka elastyczność pozwala dostosować każdy z sześciu wyjść do specyficznych potrzeb systemu. Obsługiwane są wszystkie popularne standardy przesyłania sygnałów: od prostych CMOS do wysokoszybkościowych interfejsów różnicowych LVPECL, LVDS i HCSL.

Liczby, które mają znaczenie dla kosmosu

Kiedy mowa o przesyle danych z ogromną prędkością, na pierwszy plan wysuwa się jitter - mikroskopijne wahania fazy sygnału. W DSA504RT wynosi on około 200 femtosekund. Dla kontekstu: to wystarczająco, aby spełniać wymagania standardu PCI Express aż do siódmej generacji (Gen 7). Oznacza to, że chip jest gotowy do pracy z najnowocześniejszymi platformami obliczeniowymi, które dopiero będą wysyłane na orbitę.

Odporność na ekstremalne warunki:

• Zakres temperatur: od −55 do +125 °C - od lodowatej próżni do rozgrzanego metalu pod obciążeniem.
• Odporność na promieniowanie: próg pojedynczych zdarzeń (SEL) przekracza 78 MeV·cm2/mg.
• Dawka jonizacji: całkowite obciążenie do 50 krad(Si).
• Napięcie zasilania: szeroki zakres od 1.71 do 3.63 V.

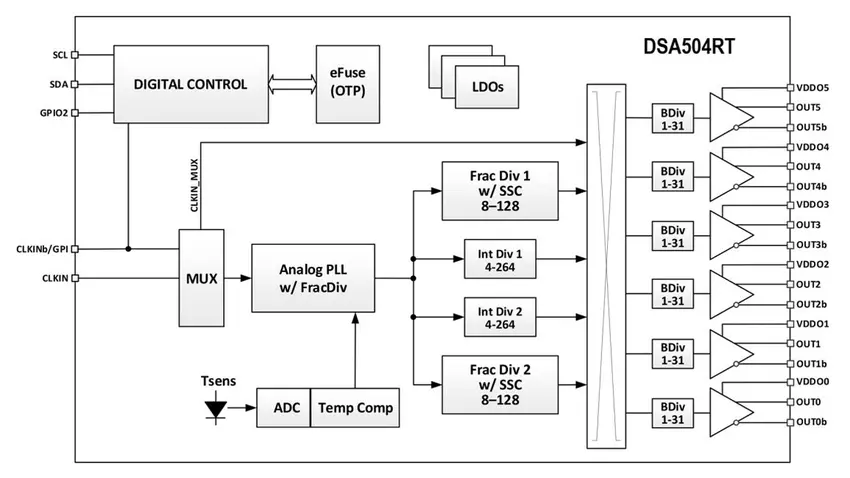

Schemat blokowy funkcji DSA504RT. Ilustracja: Microchip

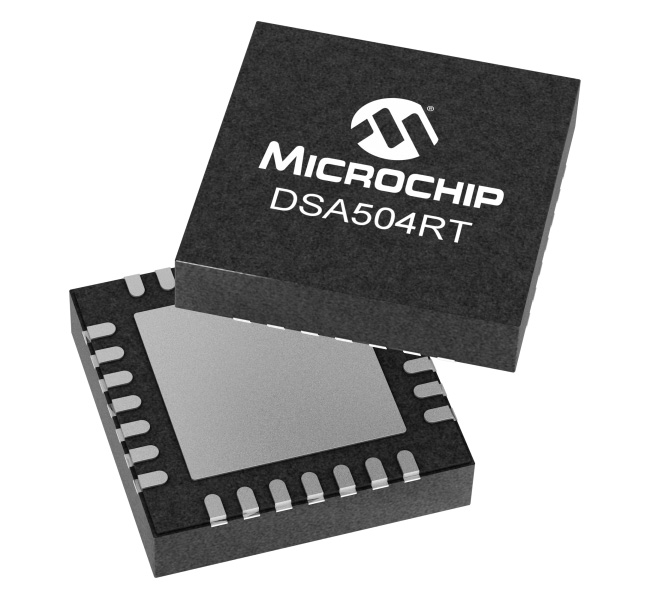

Microchip oferuje urządzenie w dwóch wariantach obudowy. Na długotrwałe misje w głębokim kosmosie przeznaczono hermetyczną ceramiczną CQFP32. Do mniej wymagających zastosowań aerokosmicznych lub obronnych na ziemi nadaje się plastikowy VQFN28. Wybór obudowy nie wpływa na wewnętrzną logikę, co pozwala na wykorzystanie tej samej architektury w różnych węzłach systemu bez potrzeby przearanżowywania całej elektroniki.

Podczas gdy niektóre firmy koncentrują się na tworzeniu złożonych systemów mechanicznych do lotów, inne, takie jak Microchip, pracują nad tym, aby "mózgi" tych urządzeń nie zamieniły się w cegłę pod wpływem promieniowania kosmicznego. Na przykład Boeing buduje samolot X-65, gdzie pneumatyka zastępuje mechanikę, ale nawet taki futurystyczny aparat będzie potrzebował niezawodnej synchronizacji elektroniki, którą zapewniają podobne generatory.
